С приходом холодов многие водители начинают замечать, что в их автомобиле не работает печка. Вследствие этого, каждый день возникает все больше вопросов на тему: почему отопитель ВАЗ 2110 греет плохо или вообще не греет, а иногда из печки даже идет холодный воздух?

Неужели за всю долголетнюю историю марки ВАЗ 2110 мастерам не удалось решить эту проблему? Чтобы ответить на эти вопросы, для начала следует ознакомится с тем, как работает этот прибор.

Система вентиляции и отопления представленной модели стоит из:

  • контроллера САУО (автоматическая система, с помощью которой происходит управление отопителем ВАЗ 2110);
  • датчика температуры воздуха салона;
  • микромоторедуктора.

Чтобы увеличить точность поддержания салонной температуры, блок отопителя ВАЗ 2110 «комплектован» возможностью подстройки под датчик, благодаря использованию подстроечного потенциометра, который выведен под шлиц на боку корпуса контроллера.

Нужно вынуть контроллер из гнезда и, используя подстроечный потенциометр, подрегулировать настройку, исходя из расчета:

  • 0,2°С – для контроллера на оборот (2110-8128020-01). Если вращать потенциометр по часовой стрелке, то это приведет к снижению температуры;
  • 0,3°С – для 2110-8128020 (1303.3854). Вращение приведет к увеличению температуры

Как работает печка

Блок системы отопителя получает соответствующий сигнал от датчика «с потолка» о температуре в салоне и мгновенно сравнивает ее с температурой, выставленной водителем. Если разница превышает 2 градуса, то блок САУО отдает управляющий сигнал, соответственно, микромоторедуктору, управляющему заслонками печки (закрывает или открывает горячий воздух).

С помощью режима “А” контроллера и в зависимости от температуры в салоне происходит регулирование скорости вращения вентилятора (скорость изменяется, если разница превышает 5 градусов между датчиками).

Режим “А” не влияет на перемещение заслонки. Заслонка отопителя ВАЗ 2110 в крайних положениях температуры на блоке САУО должна двигаться независимо от показаний, которые дает потолочный датчик.

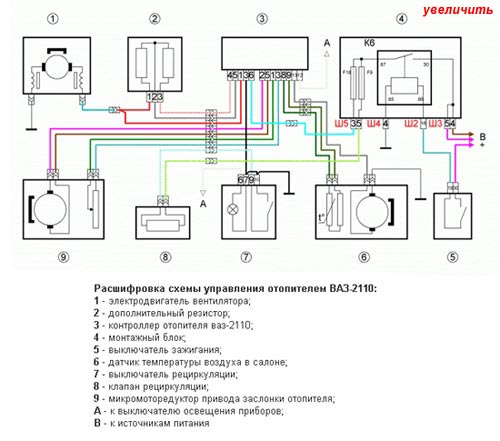

(Для более наглядной визуализации на фото представлена схема).

Как определить причину поломки печки

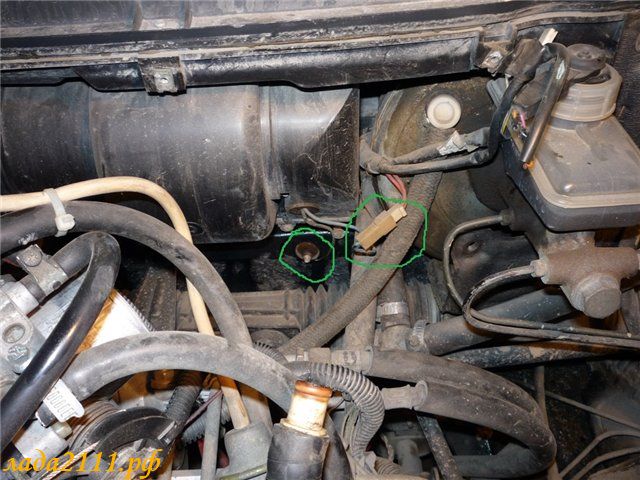

Неисправности печки часто возникают вследствие того, что в системе охлаждения двигателя отсутствует охлаждающая жидкость. В такой ситуации необходимо проверить уровень тосола/антифриза в бачке. Также следует посмотреть, не засорена ли эта система.

Если отопитель плохо работает, то главная причина поломки также может скрываться в радиаторе отопителя. В этом случае следует убедится, что радиатор отопителя ВАЗ 2110 горячий. Возможно, причина неисправности кроется и в воздушной пробке.

Чтобы ее устранить, необходимо заехать передними колесами на какую-то возвышенность, и дать пару минут на средних оборотах поработать двигателю.

Обратите внимание

 Если же и после этого печка не работает, следует комплексно проверить радиатор печки на возможные протекания, и, если нужно, заменить его.

Если отопитель на «десятке»  дует слабо, тогда просто необходимо заменить фильтр салона. А чтобы он дольше прослужил, установить следует защиту на воздухозаборник.

Однако если радиатор исправный, тогда причину поломки следует искать:

  • В контроллере САУО;
  • В потолочном датчике салона;
  • В заслонке отопителя;
  • В микромоторедукторе.

Замена радиатора: какой лучше выбрать?

Рано или поздно наступает момент, когда радиатор печки начинает засоряться и протекать под воздействием коррозии. Каждый хозяин своего автомобиля хочет ощущать себя тепло и комфортно в салоне в зимнее время года. Именно поэтому очень важно подобрать хороший вариант. Замена отопителя ВАЗ 2110 своими руками – это тоже вариант, но стоит он будет несколько дороже.

На рынке сегодня можно встретить «отопительные» радиаторы двух типов:

Между ними, без сомнения, существуют некоторые отличия:

  • Главными достоинствами алюминиевого радиатора являются меньшая масса и стоимость, однако он имеет более низкую теплопроводность, чем медь, и, со течением времени, становится хрупким (сильнее подвержен коррозии).
  • Медные радиаторы значительно более устойчивы к коррозии. Медь – это прочный металл, который обладает более высокой теплопроводимостью. Поэтому более высокий КПД будет выдавать медный прибор.
  • Какой именно фирмы радиатор выбрать – решать вам. Как проводится процесс замены – на видео. Но следует помнить, что не стоит жалеть денег на ремонт и тюнинг ВАЗ 2110, ведь купить новый значительно сложнее, чем починить или доработать одну маленькую неисправность.

    Нашли ошибку? Выделите текст мышью и нажмите Ctrl+EnterОтопитель в автомобиле ВАЗ-2110 представлен раздельной системой.Как правило, у автомобилей старше 10 лет возникают проблемы с обогревом салона. Во многих случаях виноват радиатор печки ваз.

    Причина замены отопителя печкиНеобходимость замены печки отопителя зачастую возникает до наступления зимы или сразу после интенсивной зимнВ отечественном автомобиле радиатор ВАЗ 2110 является тем устройством, которое позволяет отводить от жидкости системы охлаждения двигателя ненужноеРабота датчика скорости Во время вождения автомобиля одним из наиболее важных параметров является скорость транспортного средства.Антифриз – охлаждающая жидкость, которая замерзает при очень низких температурах, и это свойство активно используется для правильной и безотказнойПоказать еще

    Замена печки на ВАЗ 2110 – обеспечиваем тепло в салоне

    Отопитель ваз 2110: комфортная теплота

    Как заменить неисправную печку на ВАЗ 2110

    Система отопления любого транспортного средства предназначена для создания благоприятного микроклимата в автосалоне. В летнее время года обогрев не используется.

    О печке на ВАЗ 2110 автовладельцы вспоминают лишь с наступлением зимы, когда температура становится отрицательной.

    Согласно нормам государственного стандарта, при минус 25°С снаружи, в салоне автомобиля должно быть не ниже плюс 16°С.

    Устройство печки “десятки”

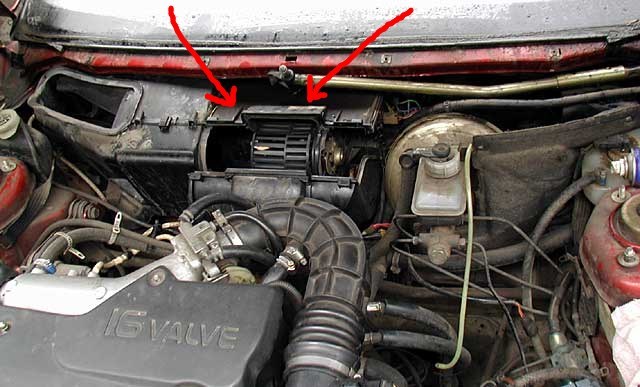

    Конструкционные особенности системы обогрева заключаются в наличии предохранителя монтажного узла, вентиляторного корпуса, радиатора с заслонками для притока воздушных масс и их равномерного распределения. Охлажденные потоки воздуха, поступая сквозь заслонки печки на ВАЗ 2110, прогреваются.

    Ключевым узлом отопительной системы является радиатор печки ВАЗ 2110. Он оснащается специальными подводящими и отводными патрубками. Они выходят в двигательный отсек и прикрепляются к контуру охлаждения авто. Радиатор фиксируется парой саморезов, а кран на печку ВАЗ 2110 монтируется в подводной патрубок, который регулирует поступление охладителя.

    Управление этим механизмом можно осуществлять с использованием гибкой тяги, установленной на панели. Внизу радиатора монтируется печной электродвигатель на 2-х упругих подушках, расположенных в направляющем корпусе.

    В контур питания движка вмонтирован и вспомогательный резистор, который обеспечивает 2-скоростной режим вентилятора печки на ВАЗ 2110. Печка оборудована воздуховодами, которые распределяют воздушные массы к дефлекторам для обдувания боковых стекол, а также к трубкам, наведенным на ветровое стекло.

    Осуществлять управление горячим воздухом можно в результате поочередного открытия или закрытия крышек обогревателя. Непосредственно заслонка на воздушном притоке управляется тягами от рычажков.

    Причины неисправностей печки ВАЗ 2110

    Основной причиной замены печки на ВАЗ 2110 могут послужить неисправности системы обогрева:

    • подтекание радиатора;
    • нарушение герметичности соединений патрубков на печку ВАЗ 2110;
    • течь крана;
    • перебои в управлении работой вентилятора;
    • нарушение целостности проводов;
    • окисление электрических элементов.

    От своевременности выявления этих дефектов печки на ВАЗ 2110 цена ремонта будет зависеть напрямую. Более серьезные поломки потребуют грамотного подхода и кардинальных мероприятий.

    Причиной течи охлаждающей жидкости системы обогрева могут стать подвергнутые коррозии радиатор, кран, стальной патрубок. Правильное диагностирование можно выполнить лишь при тщательном визуальном осматривании. При наличии скрытой неисправности отдельных элементов печки их можно просто заменить, поскольку на сегодняшний день сложностей с приобретением запасных частей на ВАЗ нет.

    Одной из причин поломки обогревателя может стать снижение функциональной активности печного мотора независимо от числа оборотов. При этом раскладе следует проверить, не перегорел ли предохранитель на печку ВАЗ 2110. При обнаружении этого дефекта его надо безотлагательно поменять новым.

    При ухудшении циркуляции охладителя виновником выступает испорченный кран обогревателя или закупорка самого радиатора. При заклинивании крана потребуется его замена, а во втором случае нужно будет тщательно прочистить радиатор.

    Из-за явного несовершенства системы обогрева многие решаются переделать печку на ВАЗ 2110.

    Большинство автолюбителей, надеясь на собственные силы, пытаются повысить качество ее работы самостоятельно, но как показывают факты, не всегда получается достичь должного результата.

    Важно

    Даже владея глубокими теоретическими знаниями, как снять печку на ВАЗ 2110, можно лишь улучшить герметичность стыков воздухопроводов, сопла, или перенаправить горячие воздушные потоки.

    Но этот шаг, в большинстве случаев, не повлияет на температуру внутри салона – она остается прежней. Чтобы в машине зимой было тепло и комфортно, нужно увеличить объем нагнетаемого радиатором тепла.

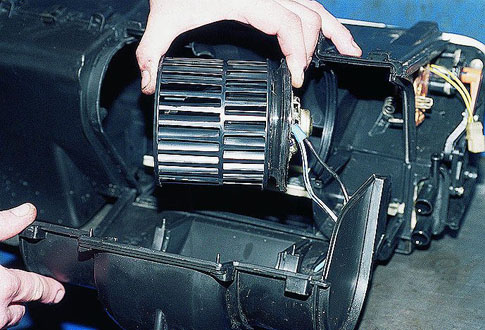

    Чаще всего проблема состоит в вентиляторе, который имеет недостаточную мощность и не способен создать требуемый воздушный поток.

    В этом случае потребуется снятие печки на ВАЗ 2110 для замены электровентилятора.

    Обслуживание и ремонт печки ВАЗ 2110

    Уход за системой отопления в теплое время года имеет специфические особенности.

    Так как в процессе эксплуатации техники внутри радиаторов собирается много накипи, то снижается эффективность функционирования всего агрегата.

    Для очистки балластных элементов автовладельцу потребуются пара червячных брусьев, пара резиновых уплотнителей, ключи, охладитель и резервуар для собирания отработанного антифриза.

    Изначально следует выключить электродвигатель и позволить ему остыть. Внизу каждого патрубка необходимо постелить ветошь.

    Далее производят ослабление хомутов шлангов, сквозь которые охладитель направляется в двигательный отсек.

    Потом выполняют снятие резиновых соединителей с крана и патрубков, отворачивают саморезы крепежей на уплотнителе, отсоединяют приводную тягу на кране с корпусом вентилятора.

    Радиаторные патрубки снимаются из отверстия, размещенного в заслонке двигательного отсека. При съеме крана производят прочистку патрубков и крана. Для точного диагностирования поломки переключателя печки на ВАЗ 2110 необходимо проанализировать напряжение на контактах при изменении положения ручки узла. При отсутствии изменений в напряжении его следует заменить.

    Заслонка также может деформироваться и заклинивать в некоторых положениях. Сейчас можно приобрести стальную заслонку и поменять деформированную из пластика, однако это достаточно трудоемкое мероприятие. Быстро заставить ВАЗовский обогреватель нагнетать теплый воздух можно таким образом. Сначала следует отключить контроллер.

    При поступлении питания 12 В заслонка станет открываться/закрываться в соответствии с полярностью.

    Совет

    Контроллер не способен выдать необходимую силу тока для перемещения заклиненного или деформированного клапана, а подпитывание напрямую от аккумуляторных батарей позволит принудительно воздействовать на нее, меняя полярность.

    После этого необходимо установить регулятор печки на ВАЗ 2110 в положение максимум, поставить контроллер обогревателя назад и до весны не менять положение регулятора.

    При потеплении можно будет разобрать печь и разобраться в причине заклинивания.

    http://avtovx.ru

    Доработка печки салона или как сделать теплее ваз 2110 своими руками

    Отопитель ваз 2110: комфортная теплота

    В ВАЗ 2110 – 2112 есть одна нехорошая особенность, печка работает плохо, а точнее поток теплого воздуха слабо дует в ноги водителя, и на передние боковые стекла. По этой причине то и дело замерзают ноги, а окна запотевают. Но как говорят –из каждой ситуации всегда есть выход. Выходом будет переделка печки, а если быть точнее, то ее воздуховода.

    Итак, начнем. Перед началом работ необходимо удостовериться, что печка работает хорошо, иначе придется ее ремонтировать. Если она работает исправно, то начинаем работу. Сперва нам необходимо будет снять торпеду и разобрать ее на части. Все элементы панели печки скручены болтами.

    Есть 2 варианта решения задачи с плохим обдувом боковых стекол:

    • 1-ый вариант — это проложить гофрированный шланг для обдува стекол.
    • 2-ой вариант – это проклеить все имеющиеся щели на торпеде.

    Для лучшего обдува боковых стекол я выбрал 2-ой вариант. Предпосылкой этому выбору явилось то, что гофра хороша лишь при подогреве ног. В целом 2-ой вариант лучше первого, так что приступим к работе по проклейке всех швов и щелей воздуховодов. С помощью силикона проклеиваем щели меж нижней и верхней частями торпеды, а так же отверстия под крепления.

    Дальше идем к доработке заслонки печи, которые направляют воздух в разные зоны. От завода заслонка прилегает к корпусу плохо, потому часть теплого воздуха пропадает, попадая в щели меж заслонкой и корпусом. Воздух начинает поступать в никуда, а если точнее, то циркулирует под панелью и не дает тепла.

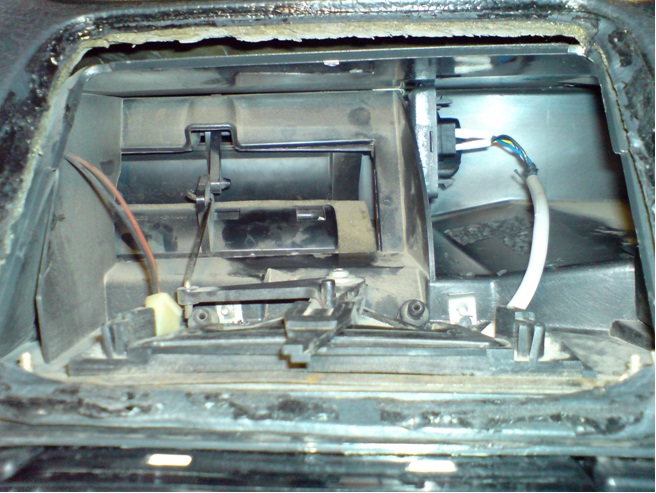

    Приступим к демонтажу заслонки, снимаем заслонку и смотрим как все – таки Авто ВАЗ переживает за нас, заводской уплотнитель никак нельзя называть уплотнителем, он ничего не уплотняет, а лишь немножко прикрывает щели. После того, как уплотнитель будет снят, вы увидите щели.

    Используя утеплитель, я проклеил всю задвижку и убрал щели.

    Данная процедура хорошо подействует на поток, выходящий из заслонки, воздух не будет теряться в щели до выхода, а в полном объеме будет поступать в салон.

    Замес-то губы, на корпусе можно применять – Битопласт 10. Битопластом 10 – работаем тщательно, в некоторых местах необходимо будет проклеить в 2, а то и в три слоя, одним словом делаем на века.

    Больший процент поступающего воздуха пропадает в районе начала пути воздуха к стеклу водителя. Данная щель очень большая, потому я ее решил запенить монтажной пеной. Возможно кто-то и задастся вопросом, а не поскрипывает ли пена при езде, я отвечу – нет, испытано временем.

    Дальше перейдем к улучшению воздуховодов в районе ног водителя, передних и задних пассажиров. Модуль распределения теплого потока к ногам, как вы уже поняли, тоже весь в щелях.

    Обратите внимание

    Из — за этих щелей ветер в ноги дует плохо, потому что половина силы потока уходит в некуда. Я немножко подумал, и мне в голову пришла отличная мысль. Я решил применять гофрированную трубу. Эта труба вдвойне хороша, так как она доставит теплый воздух в начальном объеме, но к тому же занимает не много места при установке.

    Маленький размер гофры позволит освободить место в куче проводов, это упростит доступ к проводам. Сделал я все так: штатный распределитель воздуха я убрал, а в оставшееся отверстие запихнул три гофры и залил все пеной.

    Центральная гофра с гладкой поверхностью, внутри шланга, потому что если поставить шланг с ребристой поверхностью внутри, то при включении печь будет свистеть. Диаметр гофры должен быть 40 миллиметров — не меньше, и не больше. Итак, что мы получим.

    Одна гофра идет к ногам водителя, вторая к ногам переднего пассажира, а 3-я уходит назад у ногам задних пассажиров. Дальше всю конструкцию ставим на место и наслаждаемся теплом.

    И так, не вкладывая большие средства, мы модернизировали печь и она греет салон лучше.

    Почему печка на ВАЗ-2110 дует холодным воздухом и не работает?

    Отопитель ваз 2110: комфортная теплота

    Езда на ВАЗ-2110 в двадцатиградусный мороз зачастую превращается в пытку. Это характерная особенность десятого семейства — непродуманная конструкция салонного отопителя.

    Печка может не греть воздух до нормальной температуры, а может не работать вообще. А зачастую нуждается в серьёзных доработках, требующих серьёзных затрат времени и сил.

    Что делать в этих случаях, будем разбираться вместе.

    Кратко об особенностях конструкции печки на ВАЗ-2110

    До тех пор, пока владелец ВАЗ-2110 не столкнётся с холодным салоном зимой, он может и не догадываться, что печка всего десятого семейства имеет важную конструктивную особенность — она выполнена в виде двух раздельных систем, в каждой из которых может возникнуть поломка или проявиться конструкторская или заводская недоработка.

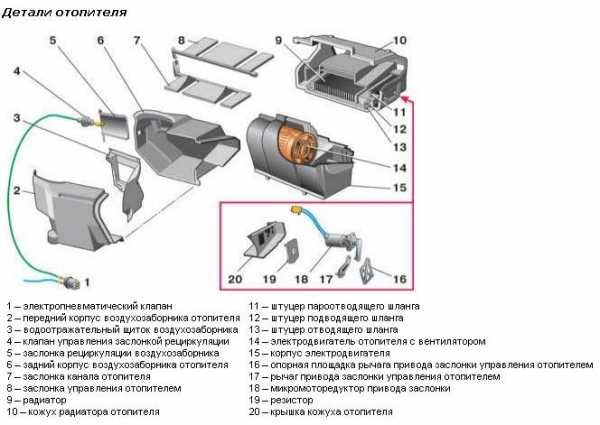

    Схема устройства отопителя.

  • Во-первых, отопитель десятки состоит из непосредственно блока нагрева воздуха. С этим узлом знаком каждый: радиатор отопителя, воздуховоды с блоком регуляции, салонный фильтр.
  • Во-вторых, автомобиль укомплектован электронной системой управления температурой. Каждый из этих элементов может нести потенциальную угрозу микроклимату в салоне. Ещё один элемент системы — контроллер блока управления отопителем. Проверим каждый из элементов, при необходимости доработаем и приведём температуру в салоне в норму.
  • Почему невозможно поменять температуру обогрева

    Зачастую можно наблюдать в салоне 2110 ситуацию, когда печка никак не реагирует на положение регулятора температуры, при этом температура воздуха может быть постоянно низкой или постоянно высокой. Это верный признак того, что один из электронных компонентов приказал долго жить. Проверяем все это так:

  • Датчик температуры салона. Контроллер печки получает информацию от датчика температуры. Он находится на потолке, возле плафона освещения салона. Датчик гарантированно не работает в том случае, если печка реагирует на ручку регулировки температуры, установленную в крайнее правое положение. В противном случае, ищем неисправность в самом контроллере.

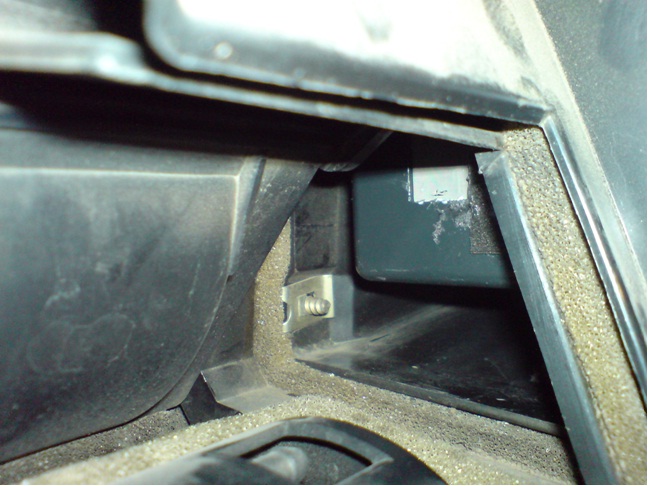

    Расположение датчика температуры.

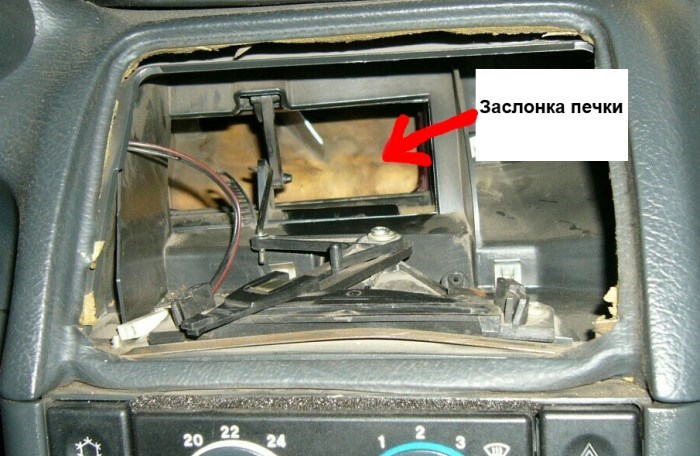

  • Заслонка печки. Температура может не изменяться, когда заслонка не меняет своего положения. Она выполнена из пластика, но крепления у неё металлические, поэтому могут окисляться, в результате чего заслонка заклинит. Опытные владельцы рекомендуют заменить пластиковую заслонку на алюминиевую — она будет лучше дозировать воздух и хорошо держать тепло. Добраться к заслонке для проверки или замены можно только из-под капота.

    Часто заслонки печки заклинивают.

  • Актуатор заслонки. Привод заслонки представляет собой небольшой редуктор и электродвигатель. Вся эта конструкция часто приклинивает, двигатель перегорает. Чтобы проверить работоспособность привода заслонки придётся снимать жабо, дворники и утеплитель. Ремонту узел не подлежит и при выходе из строя заменяется.

    Причиной выхода из строя отопителя может стать привод заслонок.

  • Слабая подача тёплого воздуха, модернизация печки

    Печка может дико раскалять поступающий на неё воздух, но до салона может доходить едва ощутимое тёплое дыхание отопителя.

    Все дело в негерметичности соединений воздуховодов, а их, к сожалению, достаточно много.

    Во-первых, рекомендуют загерметизировать первичные воздуховоды, между ними и самой печкой зачастую фиксируется утечка прогретого воздуха, он попросту греет моторный щиток.

    Важно

    Модернизация печки для ног водителя, об этом напишем отдельную статью. На фото наша редакционная машина.

    Нужно проверять и герметизировать каждое место стыка пластиковых воздуховодов и их стыки с дефлекторами обдува салона и стекла. Особо разочаровавшиеся в заводской печке личности полностью выбрасывают стоковые воздуховоды и меняют их на гофрированные рукава, которых полно в строительных магазинах. Стыки при этом герметизируют монтажной пеной или моделином.

    Конечно, работы море, но потраченное время стоит того — после модернизации абсолютно весь тёплый воздух будет поступать только по назначению.

    Видео о доработке заслонки отопителя ВАЗ-2110

    Дует холодным воздухом — ревизия радиатора отопителя и системы охлаждения

    Радиатор печки ВАЗ-2110 тоже не отличается высокой теплоотдачей, к тому же, добраться до него довольно сложно. Тем не менее, с ним может быть связана слабая температура прогрева салона:

  • Радиатор печки забит. Если в него не попадает антифриз при полной исправности системы охлаждения, то и греть он не будет. Диагностировать забитую печку сложно, но можно. При полностью прогретом моторе и включённом отопителе пробуем на ощупь температуру входного и выходного патрубков радиатора. Если входной горячий, а выходной холодный — радиатор печки забит. Мало кто занимается его очисткой, публика предпочитает покупать новый. Рынок позволит выбрать несколько моделей алюминиевых радиаторов и одну-две медных по нашему усмотрению.

    Проблема непроходимости радиатора решается либо промыванием с использованием специальных жидкостей, либо же заменой элемента.

  • Салонный фильтр. При забитом салонном фильтре о подаче воздуха в салон говорить не приходится. Достаём фильтр, проверяем его состояние и при необходимости меняем. Зимой можно обойтись и без него. Диагностика проста — если при снятом фильтре температура в салоне нормализовалась, дело именно в нём.

    Не помешает проверить и салонный фильтр.

  • Термостат. Нередко встречается и проблема с термостатом. Его клапан отказывается перепускать антифриз в контур печки, поэтому радиатор остаётся без жидкости. Лечится только заменой термостата.

    Проверяем термостат.

  • Течь радиатора печки. Явный симптом неисправности — антифриз в салоне и падение уровня в расширительном бачке. Поможет только замена радиатора печки.

    Если потек радиатор, придется его демонтировать и менять на новый.

  • Воздушная пробка. Одна из самых частых проблем с системой охлаждения и отопителем заключается в возникновении воздушной пробки. В результате нарушается циркуляция антифриза и печка не прогревается до конца или не греется вовсе. Пробка воздуха удаляется путём выпуска некоторой части жидкости вместе с воздухом из самой верхней части двигателя — из штуцера дроссельного блока при работающем двигателе. После удаления пробки печка должна восстановить работоспособность.
  • Видео о замене радиатора печки ВАЗ-2110

    Заключение

    Мы не рассматривали явные причины отказа печки (не работает нагнетатель воздуха) и особенности диагностики контроллера, поскольку ремонту эти узлы практически не поддаются и меняются в сборе. Тёплых всем салонов и добрых дорог!

    Видео о причинах почему не греет печка

    Доработка (модернизация) печки ВАЗ 2110 своими руками

    Отопитель ваз 2110: комфортная теплота

    В мире нет ничего совершенного. Особенно хорошо это становится понятно, когда дело касается доработки (модернизации) печки на ВАЗ 2110. Мерзнуть в машине зимой не хочется никому, не говоря уже о покрывающихся льдом стеклах. Доработка печки ВАЗ 2110 становится для автомобилистов не просто сиюминутной прихотью, а жестокой необходимостью, продиктованной суровыми русскими морозами.

    Для того, чтобы противостоять несовершенству мира в лице отопительной системы ВАЗ 2110, достаточно будет вооружиться тюбиком силикона либо герметика, монтажной пеной, простым слесарным инструментом, а также некоторой долей терпения. Без теоретических основ, конечно же, тоже никуда.

    Доработка печки, простейшие приемы

    Модернизация печки ВАЗ 2110-2112 — процесс основательный и многогранный. Если у вас нет времени или возможностей полноценно переделывать печную систему, а положительный результат нужен в кратчайшие сроки и с минимальными усилиями, ибо зима уже, вот-вот, почти что на носу — можно попробовать прислушаться к следующим советам.

  • 1. Увеличить воздушный поток печки для обогрева ног передних сидений в салоне проще всего перекрыв печные каналы для задних. Подойдет любое подручное вам средство. Тем самым вы жертвуете комфортом ваших пассажиров, но так ли это важно, если, к примеру, вы предпочитаете ездить одни;
  • 2. Аналогичного результата можно добиться, перекрыв воздушные каналы печи центрального дефлектора, вырезав подходящую заглушку из листа алюминия. Очевидно, что в таком случае увеличивается тепловой поток, направленный на боковые стекла и прочие печные каналы в авто.
  • 3. Зачастую, штатных уплотнителей дверей ВАЗ 2110 для надежной звуковой и теплоизоляции недостаточно. Простая проклейка по периметру дополнительной изоляционной ленты (например, от K-Flex) может существенно улучшить комфорт внутри салона ВАЗ с минимальными временными и денежными вложениями;
  • 4. Замена 5 дырочного термостата на более современный 6 дырочный, управляющих системой охлаждения двигателя и отопления в автомобилях ВАЗ. Данные термостаты полностью взаимозаменяемы, потому проблем возникнуть не должно. 6 дырочный термостат технологически более совершенен, потому и нагрев печного радиатора в автомобиле будет проходить эффективнее. Стоит подобное удовольствие около 350 руб.
  • Модернизированный термостат

    Доработка системы воздуховодов печи ВАЗ, разбираем штатную установку

    Если у вас есть немного времени и желания, доработка печки ВАЗ 2110 может быть выполнена куда более основательно, а именно:

    • уплотнение щелей передней панели воздуховодов торпеды;
    • модернизация печной заслонки авто;
    • модернизация системы обогрева задних сидений и ног водителя, прокладка гофрированных отопительных каналов.
  • 1. Демонтировать крышку облицовки тоннеля пола и воздуховоды отопления салона ВАЗ 2110, а затем и сам корпус, прикрученный саморезами ко дну вашего автомобиля;
  • 2. Чтобы снять панель приборов изначально необходимо будет демонтировать вещевой ящик, открутив его с петель и отключив плафон освещения бардачка;
  • 3. Через образовавшуюся нишу откручиваем крепежные болты панели приборов;
  • 4. Открутив все крепежные саморезы панели в верхней и нижней ее части, а также на кронштейне контроллера, наконец, можем снять приборную панель с посадочных шпилек;
  • 5. Для того, чтобы извлечь панель из салона авто, необходимо будет отключить электрические разъемы подключения приборов.
  • Уплотнение щелей передней панели воздуховодов торпеды

    Основная проблема хорошего обдува боковых стекол заключается в наличии большого количества щелей в системе воздуховодов торпеды, которые следует всего лишь уплотнить, снизив тем самым потери тепла и заметно повысив давление потока воздуха для обдува боковых стекол автомобиля.

    Прокладка каналов отопителя

    Вам понадобится силикон либо антискрип (моделин). Уплотняем по периметру все щели в верхней и нижней части торпедной панели. Также не забываем “просиликонить” все крепежные отверстия. На этом первый этап работы можете считать оконченным.

    Модернизация печной заслонки ВАЗ

    Проблема, связанная с печной заслонкой, заключается в недостаточном уплотнении щелей в корпусе. В результате, не зависимо от положения заслонки, поток теплого воздуха существенно теряется, проходя не там, где нам бы этого хотелось.

    Модернизация печной заслонки

    Бороться с этим можно установкой дополнительного уплотнителя (хорошую службу вам сослужит все тот же моделин и двухсторонний скотч). Сняв заводской уплотнитель, полностью проклейте весь корпус задвижки, ликвидируя щели. Также обклеиваете и саму заслонку. Тем самым вы существенно снизили потери в потоке воздуха, направленного в лицо водителю, в ноги и на лобовое стекло.

    А вот, чтобы заделать щель в начале канала для обдувки водительского стекла, обычного уплотнителя будет недостаточно. Рекомендуется воспользоваться монтажной пеной, надежно загерметизировав нежелательные воздушные каналы, тем самым ликвидировав существенные потери.

    Модернизация системы обогрева задних сидений и ног водителя в автомобилях ВАЗ

    Прокладка гофрированных отопительных каналов

    Что касается модуля распределения воздушных потоков в ноги водителю, пассажиру на переднем сидении и в заднюю часть салона, тут тоже есть свои заводские огрехи. Связаны они также с недостаточным уплотнением щелей. Бороться можно при помощи моделина либо силикона, как и в случае с торпедой, если вы не хотите нарушать заводскую эстетику деталей.

    Обдув ног задних пассажиров

    Куда же проще и надежнее будет срезать злополучную елочку, распределяющую воздушные потоки, и использовать три отдельные гофротрубы по 40 мм для отопительных каналов. Что вы выигрываете в данном случае:

    • получаете надежную герметизацию каналов;
    • три гофрированных шланга занимают куда меньше места, что существенно упрощает доступ к системе электропроводки ВАЗ 2110, расположенной там-же (проводов действительно очень много и доступ к ним крайне затруднен).

    Прокладка гофр для отопителя

    Перегородки старой системы распределения воздуха также удаляем. Шланги уплотняем при помощи монтажной пены. Следует также учитывать то, что фактурное внутренние покрытие гофрированного шланга может стать причиной свиста и завывания воздуха, потому не делаем трубопроводы сильно большими.

    Доработка термостата и схемы его подключения

    Рассмотренная ранее модернизация печки ВАЗ 2110 путем замены 5 дырочного термостата на 6 дырочный, не в последнюю очередь связана с диаметрами байпасных каналов устройств, регулирующих поток Тосола между малым охладительным контуром и радиатором системы отопления.

    Стандартный размер байпасного канала на 6 дырочном термостате составляет 11 мм, а на 5 дырочном отверстие измеряется диаметром в 16 мм. Не зависимо от того, какой тип термостата у вас установлен, всегда можно дополнительно отрегулировать поток охлаждающей жидкости. Тем самым, салон ВАЗ 2110 будет лучше прогреваться на холостых оборотах двигателя.

    Рекомендуется при помощи алюминиевой накладки установить диаметр байпаса в пределах от 4 до 6 мм. Стоит понимать, что таким образом мы несколько увеличиваем время прогрева двигателя. Но в салоне станет действительно теплее.

    При обратной установке на место термостата поменяйте местами подключение патрубков, идущих из расширительного бачка и выходящий от радиатора печи вашего автомобиля. Теперь больше нет необходимости закрывать картонками радиатор зимой, система отопления ВАЗ 2110 будет идеально работать при любой погоде.

    Выводы

    Таким образом, путем далеко не самых сложных манипуляций можно добиться действительно поразительного эффекта. Одно лишь уплотнение щелей тепловых каналов ВАЗ 2110 способно улучшить температурный баланс внутри салона вашего авто, не говоря уже о массе более простых и надежных способов.

    Прежде чем хвататься за модернизацию системы отопления, все же стоит проверить работу самой печки. Не забывайте менять воздушный фильтр печи ВАЗ 2110-2112 каждые 15 тыс. км пробега. Причиной плохого прогрева салона может быть также вышедший из строя вентилятор, либо потекший радиатор теплоносителя.

    Как улучшить отопитель ВАЗ 2110

    Отопитель ваз 2110: комфортная теплота

    Вам понадобится

    • – битопласт и пенопласт;
    • – акриловый или силиконовый герметик;
    • – набор ключей и отверток;
    • – охлаждающая жидкость и емкость для ее сбора;
    • – лист алюминия или меди

    Инструкция

    Слейте охлаждающую жидкость в отдельную посуду. Для этого откройте пластмассовый кран-барашек, расположенный внизу радиатора, около генератора.

    Оставшуюся в радиаторе отопителя охлаждающую жидкость удалите с помощью куска шланга и воронки. Снимите воздуховоды и обратите внимание на несоосность отверстий, расположенных в панели с соплами печки.

    Если величина перекоса более 50%, подпилите отопитель салона.

    Снимите панель приборов, предварительно промаркировав фломастером или цветным скотчем разъемы лампочек и выключателей. Снимите руль, подрулевые переключатели и облицовку рулевой колонки.

    Совет

    После этого демонтируйте отопитель. Для этого открутите 4 гайки М10, аккуратно отсоединив разъем массового провода на дальней правой.

    Отсоедините все разъемы на корпусе отопителя, в том числе разъемы питания ламп освещения и переключателей скорости.

    Снимите шланги радиатора и защелку тросика у краника печки. Выньте отопитель, отвернув 2 винта вентилятора. При этом позаботьтесь о сохранности подпятника и резиновых шайб. Снимите радиатор отопителя, отвернув 3 болта. Будьте осторожны – в нем может оставаться охлаждающая жидкость.

    Изготовьте турбулизаторы. Стандартные турбулизаторы (завихрители) – это пластиковые спирали, увеличивающие теплоотдачу радиатора. Они должны устанавливаться на заводе, но часто их просто нет. Для самостоятельного изготовления завихрителей нарежьте медные или алюминиевые пластинки шириной 6 мм и толщиной 1,5 мм. Одну сторону пластинки зажмите в дрели, другую в тисках и закрутите в спираль.

    Осмотрите нижнюю стенку отопителя и убедитесь, что она не имеет деформаций, нарушений целостности, смещений и других дефектов.

    Определить целостность вы можете, заглянув в отверстие для установки радиатора. После этого разберите отопитель, разъединив корпус на две половины.

    Для этого отверткой откройте защелки и отверните винт под центральным соплом. После этого снимите рычаги управления заслонками.

    Оцените состояние внутренней поверхности отопителя. Отслоившийся поролон подклейте и добавьте несколько полос битопласта. Последний располагайте так, чтобы при крайнем положении заслонок корпус был максимально герметичным. Правильно отрегулируйте центральную заслонку.

    Перед сборкой отопителя смажьте консистентной смазкой крепежные места заслонок. Соединяя половинки корпуса отопителя, нанесите акриловый или силиконовый герметик на поверхности разъема. Соберите отопитель в порядке, обратном порядку разборки. При наличии деформации на нижней ребристой стенке, заполните герметиком щель, возникшую при соединении половинок.

    Между радиатором и корпусом отопителя не должно быть зазоров. Стандартная поролоновая полоска не производит особого эффекта. Поэтому в местах соединения корпуса с радиатором приклейте битопласт.

    Обратите внимание

    Отбалансируйте крыльчатку вентилятора, опытным путем наматывая проволоку на лопасти. Провода проведите сквозь резиновую заглушку в корпусе печки. Сетка кожуха вентилятора, защищающая отопитель от листьев быстро засоряется и мешает поступлению воздуха.

    Приняв решение о ее бесполезности, удалите сетку.

    Отрегулируйте ход заслонок, учитывая что заводская регулировка некачественна. При этом руководствуйтесь тем, что рычаги должны иметь четкую фиксацию в крайних положениях, особенно рычаги центральной и главной заслонки.

    Регулировки проводите посредством подбора положений оплетки. После этого отрегулируйте кран отопителя. Конструктивно предусмотрено либо неполное открытие крана, либо его неполное закрытие.

    Выберите положение, при котором кран не до конца закрывается.

    Смажьте герметиком шланги и трубки радиатора перед их установкой. Используйте только новые хомуты. После окончательной сборки, заливки охлаждающей жидкости и прогрева двигателя до рабочей температуры, подтяните хомуты еще раз. Перед установкой панели приборов, наклейте на входные отверстия сопел пенопласт и битопласт и сделайте в них отверстия с достаточным запасом.

    • как поменять печку на ваз 2114

    Как модернизировать печку ВАЗ 2110

    Отопитель ваз 2110: комфортная теплота

    Одной из проблем отечественных автомобилей ВАЗ является их система отопления. В летний период автовладельцы забывают о ней, но с наступление холодов эта недоработка доставляет массу неудобств.

    Водитель и пассажиры, в прямом смысле этого слова, замерзают в салоне автомобиля.

    О том, как решить эту проблему и нагреть автомобиль в мороз до комфортной температуры, расскажем на примере модернизации печки ВАЗ 2110.

    Основной задачей будет создать оптимальную температуру охлаждающей жидкости в системе охлаждения, а также модернизировать воздуховоды, по которым осуществляется подача теплого воздуха в определенный места салона автомобиля (пол передних и задних сидений, переднего и боковых стекол, дефлекторы в торпеде ).

    Модернизация термостата и системы охлаждения

    Прежде чем приступить к модернизации изучим статью об .

    Вкратце, суть проблемы заключается в несовершенной работе термостата ВАЗ и системы охлаждения, для ее решения выполним небольшие доработки.

    Модернизация системы охлаждения

  • Снимем термостат, предварительно слив охлаждающую жидкость и отсоединив патрубки.
  • Меняем местами патрубок расширительного бачка и патрубок, выходящий из печки ВАЗ 2110.
  • Модернизация термостата и системы охлаждения

    Модернизация термостата

    Разбираем снятый термостат и находим байпасный канал, отверстие которого и есть причиной нехватки тепла.

    Сразу отметим, что данная модернизация действительна только для 5-ти дырочного термостата. Подробно о том, чем отличаются 6-ти и 5-ти дырочные термостаты.

    Уменьшаем канал байпаса термостата

  • Из куска тонкого алюминия вырезаем пластину точно по форме нижней части байпасного канала.
  • С помощью саморезов закрепляем ее.
  • Сверлим отверстие в пластине диаметром 6-7 мм
  • Собираем и устанавливаем термостат на место.
  • Подсоединяем все патрубки, не забыв при этом поменять местами патрубок расширительного бачка и патрубок, выходящий из печки отопителя ВАЗ.
  • Уменьшаем канал байпаса термостата

    Модернизация печки ВАЗ 2110

    Прежде чем притупит к модернизации печки ВАЗ 2110, убедитесь в исправности электромотора, а также проверьте герметичность резиновых уплотнений в дверях и окнах, через которые может выходить теплый воздух.

    Модернизация обдува ног

    Выполнить модернизацию обдува ног в салоне автомобиля ВАЗ 2110 можно с помощью пластиковых гофрированных шлангов

  • Разбираем центральную консоль и вынимаем пластиковый распределитель обдува печки
  • Отрезаем, как показано на фото ее верхнюю часть
  • С помощью монтажной пены крепим в ней три гофрированных шланга с диаметром не меньше меньше 40мм. Обратите внимание на внутреннюю часть гофры, она должна быть гладкая в противном случае будет свистеть.
  • Шланги распределяются на ноги водителя, пассажира и на среднюю консоль в ноги задних пассажиров.
  • Как модернизировать печку ВАЗ 2110

    При написании материала была использована статья на сайте лада2111.рф

    Доработка печки Ваз 2110 своими руками

    Отопитель ваз 2110: комфортная теплота

    Штатная печка на автомобиле Ваз 2110 обладает незначительными недостатками, такими как плохо осушивает запотевшие окона, в дождливую погоду, слабый обогрев ног водителя и пассажира. Но данные недостатки при большом желании и наличии свободного времени можно исправить.

    Для этого вам понадобится небольшой набор инструментов и недорогие материалы:

  • Немного шумоизоляции
  • Монтажная пена
  • Пластиковая гофра
  • Баночка из под кофе
  • Моделин (противоскрипный материал)
  • Сеточки из колонок или что-то другое для изготовления решетки
  • Канализационная труба
  • Набор инструмента, выкрутки, плоскогубцы, ключи, пилка по металлу (пластмассе)
  • Руководство по доработке печки Ваз 2110

  • Исправляем недостатки обдува боковых дефлекторов
  • Данный недостаток можно исправить одним из двух методов.

    Самый простой метод это просто загерметизировать все отверстия, в которые рассеивается поток воздуха, это в разы увеличит эффективность обдува стекол.

    Второй метод заключается в укладке гофры вместо воздуховодов, но данный метод более эффективен при доработке обдува ног передних и задних пассажиров, для боковых дефлекторов улучшения будут незначительные.

    Именно поэтому лучше делать герметизацию. Для этого необходимо использовать моделин (антискрип). Используя этот материал необходимо герметизировать все в том числе и болтовые отверстия.

  • Дорабатываем заслонку печки.
  • После доработки заслонки значительно увеличивается поток воздуха на лобовое стекло, в ноги и центральный дэфлектор. Из-за того, что заслонка плохо прилегает к корпусу значительная часть воздуха выдувается в никуда.

    Используя моделин, исправляем данный дефект производителей, необходимо заклеить задвижку и щели, а корпус желательно обклеить шумоизоляцией, заменив ней стандартную губку. В некоторых местах можно наклеить в два слоя.

    Для того чтобы устранить большую щель на торпедо в районе центрального дефлектора лучше воспользоваться монтажной пеной.

    По краям заслонки необходимо выпилить части, которые обведены на фотографии красным цветом, а для увеличения потока воздуха на боковое окно водителя, необходимо выпилить фрагмент показанный зеленым цветом.

    Затем из баночки из под кофе и сделать из него пластины, которые необходимо прикрутить по примеру на фотографии. Изготовленные пластинки желательно покрасить в темный цвет, чтобы их не было видно через дефлекторы.

    В результате данного абгрейда если вы включите обдув лобового стекла, то весь поток воздуха будет направлен только на стекло, в режиме обдува ног поток воздуха будет разделен 50% на боковые стекла, четверть на лобовое стекло и четверть на ноги.

    Для этого понадобится кусок пластиковой трубы используя ее, и буде прокладывать магистраль для обогрева ног. Чтобы установить трубу, в пластиковой стенке необходимо сделать отверстие, закрыть трубу можно сеточкой от старых колонок. Для обдува ног пассажиров заднего ряда в центральном тоннеле прокладывается гофра, а вместо пепельницы установите дефлектор обдува.

    Для улучшения эффективности роботы печки обычный пяти канальный термостат необходимо поменять на шести канальный. После установки такого термостата в холодное время года температура тосола (антифриза) не будет опускаться ниже 90 градусов при работающем моторе.

  • Дорабатываем пароотводящий патрубок
  • От расширительного бачка к печке идет пароотводящая трубка, которая теряет через себя часть тепла и для решения проблемы ее необходимо переделать, но в ней обязательно должен остался просвет.

    Данный доработки актуальней для машин старого образца, у них тосол выходит из радиатора, не успев нагреться.

    На новых автомобилях пароотводящая трубка установлена в конце радиатора это решение позволяет увеличить коэффициент передаваемого тепла.

    Важно

    Даже после того как вы проделаете все операции описанные выше, а печка все равно греет недостаточно хорошо, значит необходимо установить дополнительную помпу от Газели. Такое решение позволит существенно улучшить циркуляцию тосола, и печка будет также хорошо греть на холостых оборотах, как и при езде.

    Пример роботы модернизированной печки Ваз 2110.

    https://www.youtube.com/watch?v=pwyjhW15dvY

    https://www.youtube.com/watch?v=xBy20pMAXYk

    https://www.youtube.com/watch?v=CMywMYAe2KU

    Плохо греет печка ВАЗ 2110

    Отопитель ваз 2110: комфортная теплота

    В автомобилях ВАЗ-2110 отопитель представлен раздельной системой. Первым элементом этой системы является непосредственно отопитель, то есть блок, который отвечает за подготовку воздуха. Он расположен под капотом автомобиля и выполняет функции регуляции скорости подачи воздуха и его температуры.

    Следующим обязательным элементом является распределитель воздуха. Его воздуховоды расположены в салоне автомобиля, в частности, на приборной панели. Для автомобиля ВАЗ-2110 производится соответствующий отопитель «2110-01». Его отличительной чертой, является наличие испарителя для климатической установки.

    Если у вас плохо греет печка ВАЗ 2110, необходимо произвести доработку печки: сменить заслонку отопителя на алюминиевую – это позволит сохранить тепло, а также избежать деформации фрагментов системы.

    Если у вас установлен отопитель «2110-01», но вы столкнулись с проблемой плохого обогрева печки ВАЗ 2110, его можно заменить на отопитель «2112-01» или «2112-02». Первый представитель не имеет фильтра чистки воздуха, в то время как, у второго он присутствует.

    Такие фильтры могут выдержать пробег равный 15 тысячам км. В отопителе «2112» недоступна функция воздушной рециркуляции.

    При наличии кондиционера, его наиболее целесообразно использовать в сырую погоду. Старайтесь не заграждать коврами автомобиля, сопла подачи теплого воздуха.

    При установке ковров, воздуховоды необходимо поднять над их уровнем. Перед использованием автомобиля в зимнюю пору очистите стекла от влаги и грязи.

    Совет

    Чтобы салон автомобиля и двигатель прогревались еще быстрее, необходимо установить предпусковые обогреватели.

    В зимнее время следует использовать два основных положения регулировки отопителя. Если необходимо быстро осушить стекла, после того как автомобиль длительное время провел на морозе, используйте положение «все на стекло». Как только начнется движение автомобиля, переходите в режим «все в ноги».

    Схема печки/отопления ВАЗ 2110.

    Устройство печки ВАЗ 2110.

  • воздуховоды обогрева задней части салона;
  • облицовка тоннеля пола;
  • воздуховоды обогрева ног;
  • центральные сопла вентиляции салона;
  • боковые сопла вентиляции салона;
  • сопла обогрева стекол передних дверей;
  • рычаг управления системой отопления салона;
  • корпус воздухораспределителя;
  • заслонка обогрева ног;
  • заслонка обогрева ветрового стекла;
  • отопитель.
  • Понравилась статья? Поделиться с друзьями:
    Все о сантехнике
    Adblock
    detector
