Анкерные болты по бетону: формы, размеры, способы крепления

Надёжный крепёж: болты и гайки

Анкерные болты по бетону – это вид крепежей, достаточно востребованных в бытовой и строительной сфере. С помощью метизов выполняются крепления деталей, заготовок, монтажных конструкций к бетонной поверхности.

Размеры и формы анкеров

Крепеж состоит из внутреннего болта, гайки, расположенной на конце и корпуса. Метиз оснащен специальной пластиковой прокладкой, не позволяющей влаге попадать внутрь конструкции. Анкерными болтами осуществляется установка габаритных конструкций, обладающих большим весом, на бетон, например: водонагреватели, качели (к потолку и перекладине), спортивные стенки, спутниковые тарелки.

Поскольку метиз является распорным, то крепление анкерных болтов в бетоне происходит следующим образом:

  • установка выполняется в предварительно высверленное в бетонном основании отверстие, диаметр которого равен внешнему диаметру болта;
  • метиз вставляется в стену через отверстие, имеющееся на фиксируемой конструкции;
  • болт закручивается по часовой стрелке;
  • при этом гайка, расположенная на конце, втягивается внутрь корпуса;
  • происходящее в это время расширение корпуса, приводит к увеличению его диаметра и плотной посадке в бетонной поверхности.

Размеры крепежей

Основными составляющими анкерных болтов являются распорный элемент и шпилька. Технология производства метизов во всех случаях одинакова. Различаются крепежи между собой линейными параметрами, формой и дополнительными приспособлениями.

Величины измеряются в мм. Первая цифра сообщает размер внешнего диаметра (размер резьбы), вторая – диаметр внутреннего болта, третья указывает длину метиза.

Например, в маркировке имеется числовая запись (12*10*100), значит: резьба — 12 мм, диаметр – 10 мм, длина – 100 мм.

Существуют следующие размеры анкерных болтов по бетону:

  • резьба варьируется М5 — М20;
  • величина диаметра – от 6 мм до 24 мм;
  • длина болта – от 18 мм до 400 мм.

Чем толще и длиннее изделие, тем надежнее и прочнее будет выполнен крепеж любой конструкции к бетонной поверхности.

Основные виды

Основным отличием клинового анкера является отсутствие рубашки. Клин, расположенный внутри втулки, расширяется во время вкручивания метиза в заранее просверленное в бетоне отверстие.

Гайка, затягивающаяся после вбивания клинового крепежного элемента, расширяет втулку, что позволяет выполнить плотную и надежную фиксацию стержня.

Применяется клиновой анкер для крепления крупногабаритных и тяжелых конструкций к бетонному основанию.

Обратите внимание

Наиболее востребован в строительстве распорный анкер, имеющий длину от 20 до 120 мм, диаметр от 40 20 мм. Втулка распорного анкера, проходящая вдоль всего стержня, оснащена внутри резьбой.

Расположенный на конце резьбы клиновидный элемент, распирает втулку при закручивании. Применяется распорный крепеж, когда необходимо зафиксировать деталь на кирпичной или бетонной поверхности.

Монтаж проводится с предварительным высверливанием отверстия, имеющим определенную глубину и диаметр.

Анкер разжимной оснащен гильзой с несколькими ответвлениями, расположенной внутри крепежа и раздвижной гайкой. Гайка, закручиваясь, раздвигает лепестки, создавая надежную и практичную фиксацию конструкции в бетонном основании.

Втулка забивного анкера оснащена внутренним клином и специальными вырезами, которые при ударах, расширяют ее.

Во время ударов, наносимых молотком, клин должен упираться в дно отверстия, предварительно просверленного в стене. Иногда, с помощью дорна, вставленного в изделие, удары наносятся по клину.

Забивные крепежи различаются материалом, лежащим в основе изготовления (металлические или полимерные), но принцип действия у них один и тот же.

Основным отличием химических анкеров от других аналогов является то, что они приклеиваются к материалу. В просверленное отверстие вставляется брикет с клеем, который придавливается анкером.

Также крепежи по бетону бывают:

  • с шайбой, где широкая шайба обеспечивает плотное прижимание конструкции к основанию;
  • с гайкой наиболее удобный вид крепежа, считающийся самым востребованным в быту и строительстве;
  • с крюком (кольцом) обычно используется для крепления подвесных конструкций, а также для натяжения канатов, веревок, тросов;
  • г-образный анкер применяется для крепежа водонагревателей и батарей.

Выполнять крепление при помощи анкеров не только удобно, но и быстро, а также такой способ фиксации считается одним из самых надежных.

Винт, шуруп, саморез, болт, шайба и гайка: в чем разница, отличия?

Надёжный крепёж: болты и гайки

Отличия и понятия болта, гайки, шурупа, винта.

Содержание

  • Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?
  • Чем отличается болт от винта: сравнение, фото
  • Чем отличается шуруп от болта и винта: сравнение, фото
  • Чем отличается шуруп от самореза: сравнение, фото
  • Чем отличается гайка от болта: сравнение, фото
  • Чем отличается гайка от шайбы: сравнение, фото
  • ВИДЕО: Отличия болтов, шурупов и винтов

Существует огромное количество крепежных элементов, которые используются в строительстве. Их основное назначение — соединять детали, а также держать конструкцию целостной. Среди крепежных элементов различают шайбы, гайки, винты, болты, а также шурупы, саморезы. Все эти изделия отличаются друг от друга не только внешним видом, но и назначением.

Что такое винт, шуруп, саморез, болт, шайба и гайка, как выглядит, для чего предназначен?

Шайба — это крепежное изделие, которое является вспомогательным и подкладывается под головку гайки. Основное назначение такого изделия — увеличить площадь давления, а также препятствовать разрушению других крепежных элементов. Кроме того, шайба препятствует развинчиванию крепления и делает его более устойчивым к разного рода механическим воздействиям.

Шайба

Шуруп — крепежный элемент, который является разновидностью винта, отличается от него тем, что имеет толстый стержень, наружную резьбу, а также заостренный кончик.

Это способствует более легкому и простому вхождению в твердую поверхность. А именно в дерево или бетон.

Чаще всего для шурупов проделывают специальные отверстия, которые наполняют относительно мягким материалом. Обычно это дерево.

Шуруп

Винт — тоже крепежное изделие, разновидностью которого является саморез или шуруп.

Важно

Основная особенность крепежного элемента в том, что это стержень с наружной резьбой и достаточно большой головкой для ввинчивания.

Чаще всего на головке делают специальные отверстия, чтобы винты можно было закручивать при помощи отвертки. Или делают специальные насечки, чтобы ввинчивать изделия при помощи специального ключа.

Винт

Болт — крепежное изделие, которая представляет собой цилиндр с достаточно высокой шестигранной головкой. Чаще всего работает вместе с гайкой в паре, и используется с целью соединения некоторых деталей.

Болт

Гайка — крепежное изделие, внутри которого находится резьба, используется в комплекте с винтом или болтом. Обычно гайки изготавливаются шестигранной формы, для того чтобы можно было их крепить при помощи ключа.

Гайка

Чем отличается болт от винта: сравнение, фото

Винт и болт внешне очень похожи друг на друга, и многие их могут спутать. Но они используются в абсолютно разных отраслях.

Дело в том, что имеется особенность в конструкции, из-за этого в основном болт используется для того, чтобы скреплять детали с использованием гайки.

То есть с одной стороны будет болт, посредине будет какая-то деталь. С другой стороны будет гайка, которая все это будет скреплять.

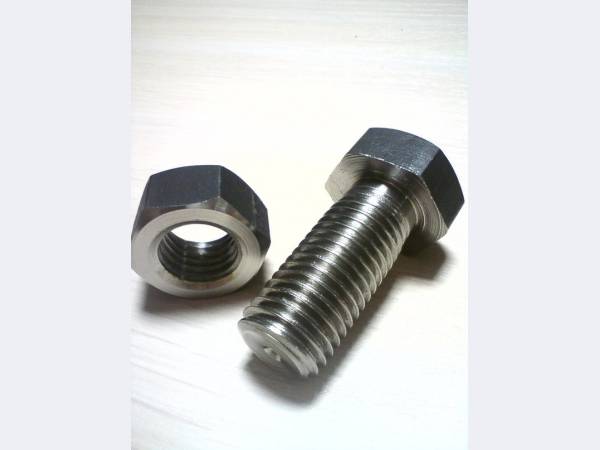

Болт с гайкой

Винт отличается от болта тем, что не используется вместе с гайкой, а чаще всего применяется отдельно. То есть в самой детали есть резьба, в которую вкручивается винт. Таким образом осуществляется соединение, то есть дополнительные гайки под винт не используются.

Винт антивандальный

Чем отличается шуруп от болта и винта: сравнение, фото

Шуруп отличается от винта и болта тем, что имеет более редкую резьбу и заостренный кончик. Используется без гайки и шайбы.

Чаще всего его поверхность является самонарезающейся, то есть при прикладывании определенного усилия, саморез можно ввинтить в деревянную поверхность, без нарезания предварительной резьбы.

Винты и болты не используются для этих целей, потому как нет у них заостренного кончика и они не обладают самонарезающейся характеристикой.

Шуруп сантехническийБолтВинты

Чем отличается шуруп от самореза: сравнение, фото

Собственно саморез является разновидностью шурупа, но отличается некоторыми признаками. Дело в том, что технология изготовления саморезов несколько сложнее. Так как для изготовления применяются более твердые, прочные материалы, которые могут при определенном усилии разрушать поверхность.

Например, саморез можно вкрутить без изготовления отдельного отверстия, достаточно приложить усилия. Ввинчивается от определенной силы. Таким образом саморез плотно войдет в поверхность дерева или другого материала.

Для того чтобы ввести шуруп, необходимо предварительно сделать отверстие на поверхности.

Шуруп

То есть сам по себе шуруп без изготовления дополнительного отверстия ввинтить нельзя. Так как материал достаточно хрупкий и не такой прочный край. Они не такие острые, поэтому винтить без дополнительного отверстия достаточно затруднительно. Кроме того, шуруп имеет не такую большую высоту и меньше шаг резьбы. При этом кончик самореза более острый, нежели у шурупа.

Саморезы

Чем отличается гайка от болта: сравнение, фото

Гайка отличается от болта тем, что это два крепежных элемента, которые используются в паре. То есть у гайки есть внутренняя резьба, у болта наружная. Соответственно гайка накручивается на болт. Таким образом осуществляется соединение элементов конструкции.

БолтГайка

Чем отличается гайка от шайбы: сравнение, фото

Гайка от шайбы тоже существенно отличается. Дело в том, что внутри у гайки имеется резьба. Шайба — это элемент, который обычно используется для уплотнения соединения между болтом и гайкой. То есть вкладывается непосредственно перед накручиванием гайки.

Это способствует улучшению соединения. При этом сводится к минимуму возможность раскручивания, развинчивания гайки и ее удаление с поверхности болта. Шайбы бывают разными, как плоскими, так и фигурными. Их еще называют гроверами.

Дополнительное давление улучшает сцепление болта и гайки и делает соединение деталей более надежным.

ГайкаШайба

Как видите, существует множество крепежных элементов и деталей, которые используются для соединения узлов, механизмов и конструкций. Они имеют большое количество отличий и используются в каждом конкретном случае.

ВИДЕО: Отличия болтов, шурупов и винтов

Анкерный болт с гайкой – испытанный вариант крепежа

Надёжный крепёж: болты и гайки

Стандартный анкерный болт с гайкой различного диаметра состоит из специальной двухраспорной гильзы, стальной шпильки с расширенной нижней частью и рифленой резьбой, на которую накручивается гайка. Гильза имеет дополнительные каналы (рассечения), предназначенные для упрощения процесса анкеровки, а наверху болта располагается пресс-шайба для облегчения общего процесса монтажа.

По стандартам ГОСТ и различным ТУ, анкер с гайкой маркируется заглавной буквой “М” и цифрой, которая указывает на размерность. Размеры можно узнать по специальной таблице. В строительстве наиболее распространен анкерный болт с гайкой 20х200.

А также и анкерный болт с гайкой 8х85 как универсальный вариант, который способен выдерживать высокие нагрузки при отличном показателе долговечности и надежности. Показатели нагрузки, как и размеры, также отражены в специальной таблице.

Например, самый маленький тип распорного анкера М5 (8х6,5х18) способен выдержать до 800 килограммов нагрузки, так как его показатель по таблице равен 800 кгс, что примерно равнозначно.

Что представляет собой анкерный болт с гайкой

Принцип работы болта с гайкой достаточно прост.

При вкручивании крепежного элемента в бетонное основание или другой полнотелый строительный материал происходит постепенный процесс “распора”, и втулка расходится в полученном отверстии, создавая максимально надежное крепление.

Особенностью такого типа анкера является мощная, литая шпилька, которая обладает повышенной прочностью. Наличие шайбы не позволяет гайке закручиваться вместе со шпилькой и служит стопорным кольцом.

Область применения подобного крепежа в строительстве достаточно широка. Анкерный болт способен выдерживать серьезные нагрузки и используется для крепления различного оборудования, лестниц, навесов, кондиционеров.

Совет

Из-за высоких нагрузок не рекомендуется применять такой анкер для гипсокартона и других непрочных и не полнотелых материалов.

При выборе болта обязательно следует обращать внимание на толщину поверхности строительных материалов и диаметр крепежного изделия.

Если стандартные виды анкеров не способны выдержать большой вес или мощные нагрузки, а вам необходимо установить сложное и тяжелое оборудование, например, зимний навес или балконные и стальные конструкции, выбирайте усиленный вариант анкера с двойным распором. Анкерный болт с двойным распором и гайкой – это модифицированная версия стандартного крепежа с высокой удерживающей силой на разрыв.

Двухраспорный анкерный болт с гайкой

Такой болт представляет собой стальную шпильку литого типа с двумя втулками, одна из которых имеет форму клина. При затягивании такого анкера происходит равномерное распределение всех действующих сил, и существенно увеличиваются удерживающие свойства.

Принцип действия и конструкция схожи с анкерным болтом с кольцом или крючковым анкером, с той разницей, что кольцо не способно выдержать такие высокие нагрузки. Усиленный анкер с болтом монтируется только в прочные строительные материалы, такие как кирпич, бетон, природный камень.

Использование усиленных анкеров с гайкой распространено не только в строительстве, но и во многих сферах производства.

От качественного монтажа во многом зависит долговечность и надежность конструкции, даже усиленные анкеры при несоблюдении правил установки могут не выдержать среднестатистической строительной нагрузки.

 Принцип крепления различных видов анкеров практически не отличается, необходимо лишь знать последовательность действий, о которой мы сейчас расскажем.

Обратите внимание

Главное – правильно подобрать необходимые размеры крепежей по типу материала и помнить о том, что анкеры с гайкой ни в коем случае не подходят для установки в пустотелый кирпич, тонкий газобетон или гипсокартон.

Монтаж анкерного болта

Первым делом определитесь с диаметром и размером крепежа. Затем подберите подходящий бур так, чтобы его диаметр превышал диаметр стержня на несколько миллиметров.

Далее выполняете сверление и “примерку” анкера, после чего полученное отверстие необходимо тщательно очистить от пыли с помощью строительного или мощного бытового пылесоса.

После чего установите навесное или другое оборудование на шпильку и затяните гайку для получения эффективного крепежа.

Будьте внимательны! При установке усиленного анкера одного захода на сверление, как показывает практика, недостаточно! Дело в том, что усиленная конструкция имеет втулку, которая немного больше по диаметру, под нее необходимо аккуратно подогнать отверстие, при этом стараясь не сильно увеличить его, так как это приводит к падению крепежных свойств. При закручивании гайки не прилагайте слишком большое усилие, так как это может привести к росту давления в месте крепежа, особенно если речь идет о столбах, которые монтируются в бетонное основание.

Метрический крепеж

Надёжный крепёж: болты и гайки

Метрический крепеж – это весь комплекс метизов, которые могут иметь разную конструкцию и оснащаться метрической резьбой (располагается на внешней или внутренней части изделия).

Содержание статьи:

Особенности метрических изделий

Элементы выделяются своей универсальностью, они хорошо противостоят внешним негативным факторам, устойчивы к истиранию и хорошо сохраняют технические качества в течение эксплуатации (даже изношенное изделие продолжительное время может удерживать большой вес, то есть, у хороших метизов не происходит резкого отказа своих функциональных качеств).

Для производства деталей используется сталь различных марок, а готовое изделие чаще всего проходит обработку цинком – для придания метизу антикоррозийных свойств. Это дает возможность применять элементы снаружи помещений, где имеется постоянное действие атмосферных и биологических факторов.

Изделия отличаются по типу шлица (крестовой, прямой и т. д.) – профилю, посредством которого выполняется закручивание элемента.

Классификация метизов

Метизы, применяемые для крепления, можно поделить на две основные категории:

  • метрические – имеют резьбу, которая обеспечивает эффективное вкручивание элемента в поверхность;
  • крепежные – не имеют резьбы, поэтому для фиксации используется молоток или другой подобный инструмент.

Разновидности метрического крепежа:

  • болты – активно используются в строительной отрасли, в автомобильной сфере и производстве станков. Для создания надежного крепления фиксируются гайками;
  • гайки – необходимы при работе с винтами, болтами, шпильками. Основные виды: гайки соединительные, гайки шестигранные, гайки специальные с фланцем;
  • винты – элементы с резьбой, востребованные в сфере сборки мебели, строительстве и ремонте;
  • шпильки резьбовые – необходимы для фиксации различных деталей;
  • шайбы – пластины, которые способствуют более надежному креплению изделий и распределению давления на опорную поверхность. Основные виды: шайба плоская, шайба плоская усиленная.

Наиболее востребованные виды крепежа

Винты

Деталь выполняется из латуни или стали (обычной, обработанной цинком). Если метиз необходим для использования в условиях повышенной влажности, для производства применяется нержавеющая сталь.

Основные типы винтов:

  • по типу головки – с потайной, плоской головкой и т. д.;
  • по конфигурации шлица – прямые, крестовые, шестигранные и т. д.;
  • по области применения – для крепежа или установки.

При покупке винтов необходимо делать акцент на диаметре изделий и длине (значения имеются на упаковке). Нужные параметры также всегда можно уточнить у консультанта, для этого необходимо сказать, для каких целей планируется использовать метизы.

Шпильки

Востребованы в промышленности и производстве (в автомобильной отрасли, при обустройстве систем воздуховодов, водопроводов и т. д.). Выделяют элементы стандартной и повышенной точности.

Болты

Образуют разъемное соединение, что удобно при сборке мебели, в машиностроении, установке металлоконструкций. Выделяют болты полнонарезные (имеется резьба на всем протяжении стержня) и неполнонарезные (резьба не доходит до головки).

Для фиксации детали требуется гайка, которая подбирается с учетом размера болта. Для закручивания используется ключ или электрический инструмент. Болты могут оснащаться головками различных типов: плоской, полукруглой и т. д. Бывают также варианты с потайной головкой, когда после закручивания болт практически незаметен на поверхности.

Особенности выбора

Выбирать элементы крепления необходимо с учетом типа изделия, для которого они предназначены. Метрический крепеж подходит для работы с поверхностями из металла, ПВХ, дерева, стекла и других материалов. Также важно учитывать нагрузку, которую должна выдерживать деталь.

Любые крепежные изделия сразу после покупки готовы к использованию (не требуется какая-либо дополнительная их подготовка).

Критерии выбора крепежей (болты и гайки)

Надёжный крепёж: болты и гайки

Опубликовано в категории: Инструменты и оборудование

19.05.2015

Экономия на крепежах грозит серьезными убытками из-за потери возможных покупателей. Во-первых, крепежи обычно находятся на видном месте постройки, мебели или машины.

Во-вторых, основные параметры крепежа – покрытие, форму и прочность – часто можно определить с первого взгляда, а вот качество самого изделия – нет. Поэтому именно крепежные элементы создают у покупателей, заказчиков первое впечатление о товаре, которое крайне важно.

Очевидно, что болты гайки должны выбираться с особым вниманием, ведь от их качества зависит качество конечного изделия.

Важно

Первый и главный критерий выбора крепежа: крепежные изделия с родным покрытием оцинковкой заводом-изготовителем гораздо лучше и надежнее того крепежа, который был оцинкован вне стен завода-изготовителя. Этому есть объяснение. Нанесение любого покрытия требует предварительной подготовки поверхности (обезжиривания и очистки).

При этом есть риск внутреннего охрупчивания стали, в результате чего изделие может стать менее прочным. При горячем и термодиффзионном цинковании имеется веротяность отпуска стали, а это опять же, приводит к ухудшению прочностных качеств крепежных изделий.

Если при цинковании наносится слой более 20 мкм, крепеж может стать несвинчиваемым, а это может привести к ошибкам при монтаже.

На предприятиях-изготовителях крепежных элементов процесс цинкования включен в технологический процесс производства. Важно и то, что крепежи проходят испытания в заводской лаборатории после того, как покрытие уже было нанесено.

Второй критерий следует из первого. Если производитель в силу каких-либо причин вынужден цинковать крепежи кустарно, т.е. уже вне стен завода, тогда после процедуры цинкования необходимо проводить полноценные испытания крепежа. Стоимость таких мероприятий заранее включается в стоимость цинкования.

Недобросовестные продавцы ограничиваются только измерением твердости крепежа. Это недорогая процедура, но ее совсем недостаточно, поскольку твердость крепежных изделий лишь косвенно указывает на прочностные характеристики изделий. Именно поэтому полагаться на результаты любой экспертизы нельзя.

Доверять нужно только тем испытаниям, которые проводились установленным способом в специализированных лабораториях.

Критерий третий: если продавец вынужден отказаться от проведения экспертизы крепежных изделий послей их оцинковки, тогда о его прочности можно и не говорить.

болты гайки

10 хитростей о крепеже

Надёжный крепёж: болты и гайки

Многие инженеры считают, что знают о таких простых элементах крепления как болты, шайбы и гайки абсолютно все. Разве есть у кого-либо сомнение в том, что это наиболее простые, эффективные и предсказуемые в использовании метизы? Но на самом деле, все не так просто и мы расскажем вам о 10 фактах, которые значительно изменят вашу точку зрения на резьбовые соединения.

Миф о пружинных шайбах

Все знают, что такое пружинная шайба.

Принцип действия этого изделия также не является секретом ни для кого – этот элемент крепления создает дополнительное напряжение между поверхностью детали и гайкой, предотвращая самопроизвольное ослабление соединения, а кроме этого, упирается своими концами в металл, предотвращая проворачивание гайки. Но все это лишь теория. Работает ли этот принцип в реальной жизни там, где необходима максимальная надежность соединения? Многочисленные эксперименты, проведенные в лабораторных условиях, показали, что пружинные шайбы не только не предотвращают раскручивание, но и могут сами ему способствовать. Чтобы выполнять свои функции, шайба должна «зарываться» своими концами в материал, а это возможно лишь в том случае, если речь идет об очень мягком металле, пластике или древесине.

Поперечная нагрузка против продольной

Большинство специалистов в области механики уверены, что для резьбового соединения опаснее вибрационные нагрузки, направленные вдоль оси резьбы. Но, на самом деле, гораздо опаснее поперечные вибрации – именно они вызывают постепенное ослабление гайки и разрушение резьбы.

Сведения об этой особенности болтовых и шпилечных соединений никогда не были секретом и получены еще в 1960 году Герхардом Юнкером, но основе данных, собранных при испытании соединений на специальной машине. Удивительно, что так мало механиков знают об этой важной особенности.

Универсальное средство от самопроизвольного ослабления соединения

Если поперечные вибрации могут быть опасны для соединений с гайками, а пружинные шайбы неэффективны, то что может выручить механика, при необходимости получить максимально надежное соединение? Оказывается, наиболее действенным способом получить надежно закрученную на резьбе гайку, является использование замковых гаек или так называемых гаек с прорезью, которые после закручивания фиксируются на специальной стопорной шайбе.

Не бойтесь затягивать гайки для упора

Все мы отлично знаем, что затягивание гаек до упора чревато неприятностями, вплоть до разрушения гайки или повреждения резьбы. Оказывается, что для получения максимально надежного соединения, нужно приложить максимум усилий и затянуть гайку до упора.

Чем сильнее затянута гайка, тем меньше шанс у нее начать самопроизвольно раскручиваться под действием динамических нагрузок. Разумеется, при большом усилии резьбовое соединение можно повредить, но это вопрос скорее качества изделий, чем технологии монтажа.

Предел текучести стали составляет порядка 1000 фунтов и если вам удастся достичь такого усилия при создании соединения, то гайка, болт и соединяемые элементы можно теоретически считать одним целым.

«Умные» болты

У описанного выше метода создания надежного соединения есть лишь один недостаток, который, тем не менее, мешает его повсеместному внедрению. Этот недостаток заключается в том, что определить силу зажатия гайки без специального оборудования не удается.

Конечно, для работы можно использовать специальные ключи с динамометрами, но они выпускаются, обычно, для использования в автомобильной индустрии и не позволяют развивать максимальное усилие, необходимое для преодоления порога текучести.

Совет

Ученые нашли выход из положения, разработав специальные гайки с индикацией силы закручивания. Эти изделия уже производятся и их можно приобрести у нескольких компаний.

К сожалению, такой крепеж обходится более чем в 10 раз дороже чем обычные гайки и поэтому его используют лишь в самых ответственных узлах, например при фиксации элементов космических кораблей.

6 витков резьбы

Большинство из нас уверены, что чем больше витков резьбы задействовано при соединении, тем лучше. Это не совсем так, потому что наукой доказано, что максимальная эффективность достигается при работе всего лишь 6 витков резьбы.

При приложении силы, резьбовые элементы сильно растягиваются, и при этом нагрузка распределяется по резьбе неравномерно. Наибольшую нагрузку испытывает самый первый работающий виток, а следующие нагружены меньше, причем силы воздействия уменьшаются пропорционально с каждым следующим витком.

После 6 витка это правило не работает и принципиального прироста надежности фиксации увеличение их числа не дает.

Особая маркировка резьбовых соединений

Некоторым специалистам приходится сталкиваться с маркировкой из букв и цифр, нанесенных на гайки и болты и не имеющим отношения к ГОСТам и DINам. Выглядит эта маркировка как 2А или 3В и ее назначение понятно далеко не всем.

Как выяснилось, эти сочетания символов есть не что иное, как класс резьбы элемента крепления. Буква А обозначает наружную резьбу, а В – внутреннюю.

Цифры могут изменяться от 1 до 4 и они говорят о зазорах в резьбе, влияющих на эксплуатацию резьбовой пары:

Класс 1 – отличный выбор для соединений, которые придется часто разбирать и снова собирать;
Класс 2 – универсальный для всех случаев использования.

Обычно этот крепеж имеет идеальное соотношение цены и качества;
Класс 3 – максимально надежное соединения для узлов, работающих под большими нагрузками;
Класс 4 – прецезионный – так маркируются специальные изделия с высоким содержанием свинца в материале.

Крупная или мелкая резьба?

Многие болты и гайки выпускают как с крупной, так и с мелкой резьбой. Каждый из вариантов имеет свои преимущества и недостатки. Болты с мелкой резьбой имеют большее сечение и поэтому более прочные, чем болты с крупной резьбой.

В тоже время, мелкая резьба более подвержена повреждениям, как коррозионным, так и механическим.

Повредить такую резьбу можно прямо в процессе закручивания гайки, просто приложив излишнее усилие или допустив незначительный перекос крепежных элементов.

Резьбовые соединения и температура

Как вы думаете – прочнее ли становится болтовое соединение при повышении температуры? Многие скажут, что при значительном нагреве болты и гайки теряют свои несущие свойства, так как расширяются и становятся более эластичными.

При этом почти все уверены, что экстремально низкие температуры не так опасны для крепежа. Научные же исследования объективно утверждают, что как сильное нагревание, так и серьезное понижение температуры отрицательно сказываются на соединениях.

Оптимальным вариантом всегда является комнатная температура, при которой металл сохраняет максимум несущих свойств.

Проблемы с шлицем Phillips

Вряд ли существует человек, который имел дело с винтами, оснащенными шлицами Phillips и ни разу не проклинал их. Конечно, если сравнивать филлипсовский крестовой шлиц и прямой, то он гораздо лучше, так как не дает соскальзывать отвертке или бите шуруповерта.

Но его недостаток в том, что при закручивании необходимо прилагать значительное осевое усилие на инструмент, что приводит к стачиванию шлица до состояния конуса. В чем причина этой проблемы? Как оказалось, она кроется в нас, так как мы используем этот крепеж не по назначению.

Для вкручивания в плотные материалы, без подготовки отверстия, предназначены винты с шлицами типа torx и pozidriv.

Обратите внимание

Винты с шлицами Phillips создавались специально для автомобильной и военной отрасли, где больше ценится точность изготовления и качество стали, чем усилие, приложенное при монтаже.

Особенности и сфера применения анкерных болтов с гайкой

Надёжный крепёж: болты и гайки

Анкерный болт с гайкой считается достаточно новой разновидностью крепежей. Его конструкция разрабатывалась специально для той цели, чтобы надежным образом фиксировать массивные и габаритные предметы.

Останавливая свой выбор на этом виде болтов, нужно знать не только о его возможностях технического плана, но и об особенностях установки и использования данного изделия.

Эксперты, занимающиеся разработкой таких крепежей, учитывали то, что анкерные болты должны запросто выдерживать существенные нагрузки. Потому эти крепежные элементы обладают тщательно продуманной конструкцией, которая зависит от их несущей способности и технических свойств.

Главный элемент конструкции анкера — шпилька. Сверху на нее прикручивается гайка, а нижняя ее часть выполнена в виде конуса.

Следующей немаловажной деталью анкера считается втулка, у которой по бокам есть специальные прорези. Втулка, которая надета на шпильку, открывает лишь ее верх, где расположена гайка.

Принцип применения анкерного болта с гайкой очень прост. Основывается он на следующем: когда закручивается гайка на болте, то происходит втягивание шпильки в отверстие втулки.

Надежная фиксация анкера обусловлена тем, что втулка изделия произведена с помощью литьевой методики и не имеет никаких швов от сварки, которые ослабляли бы конструкцию.

Важно

Чтобы предотвратить углубление гайки, на резьбу анкера насаживается специальная шайба.

Помимо отличных несущих свойств, анкер обладает невероятной универсальностью, которая позволяет применять эту разновидность крепежа для установки самых разных предметов. В частности, анкерный болт нередко применяют при монтаже кондиционирующих систем, которые имеют большой вес.

Нормативная документация

Останавливая свой выбор именно на анкерных крепежах, нужно обратить внимание на ГОСТ, который регламентирует все технологические характеристики такого рода продукции.

Наименьшими размерами крепежа этого типа являются изделия с размерами 5×6,5×18 миллиметров. В том случае, если продукция сделана из материалов высокого качества, то она может выдержать очень существенную нагрузку (до 800 кгс на вырывание).

Если говорить простыми словами, то с помощью такого крепежа можно закрепить предмет, масса которого может достигать восьмисот килограммов. В реальных условиях, как правило, подбираются анкеры, максимально допустимая нагрузка которых существенно превышает вес изделия, подлежащее фиксации.

Важной характеристикой анкерных болтов является их размер. Подбирая крепеж по этому показателю, следует брать в расчет массу предмета: чем больше показатель, тем большей толщиной и длиной должен обладать анкер. Конечно, нужно учесть и толщину стены, иначе ее можно пробить насквозь.

В настоящий момент минимальной длиной анкеров является показатель в 18 миллиметров. Этот параметр достигает величины в 400 миллиметров. Что касается диаметра болта и анкерной гайки, то самым значимым показателем считается диаметр втулки. Стандартная величина — 6, 5 миллиметров.

Двухраспорные анкеры

Самой эффективной разновидностью анкеров считаются двухраспорные изделия. Даже внешний вид этих анкерных болтов позволяет судить о том, что эта продукция имеет высочайшую несущую способность.

В конструкциях этих элементов применяется сразу пара втулок на шпильке. Одна втулка при этом обладает формой конуса. При закручивании гайки она входит в другую втулку, распирая ее.

То есть в крепеже оказываются две втулки одновременно, что увеличивает надежность крепления.

Совет

Стоит уяснить, что анкер двухраспорного типа применяется относительно полнотелых материалов, потому его использование в конструкциях с пустотами нежелательно.

Высочайшая надежность двухраспорного анкера позволяет его применять и в ремонте, и в строительстве, и в промышленности. В частности, эти крепежи помогают производить установку массивного оборудования промышленного назначения, которое при работе создает сильные вибрации.

Установка анкер-болта с гайкой

Даже в том случае, если вы верно подобрали анкер с учетом массы и габаритов предмета, который нужно зафиксировать, неправильная установка элемента может запросто свести на нет все старания.

Есть несколько простых правил, которые вам позволят обеспечить крепежу долговечность и надежность.

Установка анкеров выглядит так:

  • В предмете, который нужно зафиксировать, нужно предварительно сделать отверстие. Его диаметр должен быть чуть меньше диаметра втулки. Это нужно для того, чтобы она в него входила с небольшим натягом. Для данной цели нужно использовать перфоратор.
  • Для создания надежного соединения отверстие нужно как следует очистить от мусора и пыли. Если размеры отверстия небольшие, то можно применить обыкновенный ершик или медицинскую грушу для очистки. Если же отверстие большое, то лучше воспользоваться пылесосом.
  • После подготовки отверстия можно устанавливать сам анкер. Невзирая на тот факт, что некоторые эксперты советуют устанавливать болты анкерного типа одновременно с фиксируемой конструкцией, существует более эффективная и легкая методика исполнения такого рода процедуры. На анкере, который уже помещен в отверстие, закручивается гайка до тех пор, пока втулка не будет разжата для хорошей фиксации крепежа. После, когда болт надежно держится внутри отверстия, гайку с него можно снять, оставив конец резьбового элементы для установки фиксируемого предмета. Вам лишь остается поставить шайбу и прикрутить гайку.
  • Итак, анкер с гайкой обладает следующими преимуществами:

    • позволяют надежно фиксировать даже очень тяжелые предметы;
    • характеризуются небольшой ценой;
    • обладают простой конструкцией;
    • при монтаже не требуют особых навыков и знаний.

    Останавливая свой выбор на анкерной разновидности болтов, стоит учесть, что в настоящее время существует масса вариантов такого рода изделий.

    Монтаж с применением болта и гайки

    Надёжный крепёж: болты и гайки

    Болты и гайки применяются повсеместно – они могут использоваться для соединения различных конструкций в строительстве, мебельной и других отраслях в промышленности.

    Как работают болт и гайка

    Для того чтобы использовать болт, в поверхностях для болтового соединения необходимо проделать сквозное отверстие. Болт вставляют в него, на резьбу наворачивается соответствующая гайка и затягивается до упора с помощью гаечного ключа. Болт и гайка стягивают детали, а их фиксация обеспечивается за счет силы трения.

    Если часть нагрузки переносится на болт, то потребуется применение усиленного болта. Чтобы болт и гайка не деформировали изделие, под них подкладывают специальные шайбы.

    Ассортимент болтов

    Болты различаются по типу головки (шестигранная, полукруглая, потайная и др.), по типу резьбы (полная или частичная) и по сфере применения (мебельные, строительные, машиностроительные и пр.).

    Для надежной работы болт необходимо хорошо затянуть, чтобы внешняя растягивающая сила не превысила начального натяжения. Для уменьшения деформации соединения можно либо не доводить напряжение до расчетного сопротивления, либо надежно закреплять затянутые гайки контргайками или приваркой к болту.

    Анкерный болт с гайкой предназначен для монтажа тяжелых элементов (металлоконструкций, кронштейнов, ограждений, консолей, профилей) к твердому основанию, способному выдержать вес конструкции. Это могут быть бетон, камень, полнотелый кирпич.

    Особый вид болтов

    Длина болтов различна и, как правило, определяется особенностями соединяемых материалов.

    Известно, что общепринятый способ соединения деталей и узлов, осуществляемый обычными болтами, имеет определенный недостаток: в отверстии детали требуется предварительно нарезать резьбу, что связано с затратами на инструмент и рабочую силу. Поэтому сегодня в продаже имеются резьбовыдавливающие болты.

    Наиболее применяемая конструкция резьбовыдавливающих болтов имеет метрическую резьбу. Резьбовыдавливающие болты выпускают многие фирмы. У нас всегда в наличии болты и гайки стандартных серий, находящих в различных отраслях индустрии самое широкое применение.

    Столь для крепежей и метизов

    Сталь болтов и гаек должна быть такой, чтобы прочность и твердость болта всегда превышали прочность и твердость гайки, что достигается применением для болта и гайки разных материалов, либо различной термоообработкой одного и того же материала.

    Обратите внимание

    Болтовые соединения являются весьма распространенным, простым и достаточно надежным видом крепления конструкций. В зависимости от механических свойств сталей, болты и гайки разделяются на классы прочности.

    Соберем болтовое соединение

    Сборка болтовых соединений включает в себя следующие операции: подготовка стыкуемых поверхностей, совмещение отверстий под болты, предварительное стягивание соединяемых деталей стыка, при необходимости рассверливание отверстий до проектного размера, установка болтов и окончательная сборка.

    Болты и гайки – одни из самых востребованных в строительстве метизов – имеются у нас в широком ассортименте. Вы найдете изделия любых типоразмеров, которые Вам потребуются. Все болты и гайки, приобретенные в нашей компании, соответствуют принятым международным стандартам.

    Надежный крепеж: виды анкеров для стен и пола

    Надёжный крепёж: болты и гайки

    Думая о надежном крепеже для бетона или кирпича, многие выбирают дюбель, почему-то забывая об анкерном болте. С его помощью надежно фиксируются довольно тяжелые конструкции. В основу работы системы положен принцип сопротивления материала разрушению, который включается благодаря конструкции своеобразного якоря на крайнем участке гильзы.

    Коротко об анкерном крепеже

    Типичный крепежный болт представляет собой металлический стержень из легированной стали, длина которого обычно находится в пределах от 45 до 220 мм. Практически все виды анкеров для стен имеют болт с шестигранной головкой и нарезной резьбой. Принцип анкеровки осуществляется благодаря именно этому болту, по которому ходит коническая гайка, ограниченная втулкой с прорезями.

    Метод крепления детали определяется параметрами полезных нагрузок, которые и осуществляют его прочную фиксацию в конкретном материале. Это могут быть и силы трения, и противодействия в упорной системе, и адгезия при участии химических веществ. Таким образом, закрепить нужную конструкцию будет не сложнее, чем покрасить ОСБ внутри дома.

    Прежде, чем как установить анкер в бетон, не помешает ознакомиться с его сновными техническими характеристиками, которые заключаются в следующих параметрах:

    • Маркировка, где указаны внешний и внутренний диаметр, а также длина детали.
    • Вырывающая сила, выражается в килоньютонах. Показатель предполагает два типа вырывающих сил, которые предполагают: частичный выход болта и сохранение фиксирующей конструкции, а также полное ее разрушение.
    • Допустимый изгибающий момент по отношению к диаметру стержня болта – от 5,2 до 25,7 Нм.
    • Крутящийся момент находится в пределах от 10,0 до 40,0 Нм.

    Иногда допускается производство нестандартных изделий. Например, анкерное крепление к полу в определенных случаях должно учитывать технологии и конструкционные особенности объекта. В данном случае проект разрабатывается по условиям СНиП 2.09.03. Оптимальный крепеж подбирают, учитывая диаметр и длину крепежной детали. В большинстве случаев эти значения указаны в маркировке:

  • Значение 1 – внешний диаметр.
  • Значение 2 – диаметр анкерного болта.
  • Значение 3 – длина детали общая.
  • Информации, представленной в таблице, вполне достаточно для оптимального выбора нужного крепежа. Допустим, анкерные болты для кирпича имеют не только определенные монтажные особенности, но и несут конкретную функциональную нагрузку. К примеру, узел с кольцом предназначен для подвешивания люстры или каната.

    Популярные виды металлических анкеров для стен и напольных поверхностей

    Крепежные изделия представлены в различных конструктивных исполнениях. В строительстве используются как универсальные изделия, так и болты, предназначение которых состоит в решении специализированных задач. Чтобы грамотно выбрать крепеж, нужно разбираться не только в его разновидностях, но и знать, для каких случаев нужен тот или иной элемент.

    С гайкой

    Наиболее простой вид крепежа, состоящий из шпильки и клина в гильзе из металла. В центральной части гильзы есть прорези до самого клина и уплотняющие наплывы. В рабочее состояние конструкция приводится путем вращения гайки. Габариты клина подобраны так, что диаметр основания конуса соответствует внешнему диаметру гильзы.

    При выборе вида анкеров для бетонных или кирпичных стен следует учитывать, что болты изготавливают из разных сталей. Учитывая это, их используют в местах с повышенной влажностью, сухих помещениях и в агрессивных средах. Длина изделий может достигать 300 мм, а диаметр – 28 мм. Так что можно смело организовать даже крепление сейфа в квартире или в офисе.

    По аналогичной схеме работает болт с потайной головкой. Роль гайки выполняет винт со шляпкой под крестовую или шлицевую отвертку. Рабочая нагрузка не должна превышать 25% от максимального режима на вырывание.

    Клиновой

    Если начинающий строитель еще не знает, какие бывают анкера для крепления тяжелого оборудования, то стоит рассмотреть клиновой крепеж. Конструктивно этот тип чем-то напоминает предыдущий, лишь с тем различием, что болт имеет короткую муфту, которая надета на шпильку перед клином. Принцип монтажа заключается в следующем:

    • Перфоратором сверлится отверстие соответствующего диаметра.
    • Гильза вставляется в отверстие.
    • Закручивая гайку, шпилька тянет клин и распирает лопасти гильзы.

    Этот вид крепления идеален при монтаже агрегатов на кирпичную или бетонную основу. Гарантией прочного соединения выступают силы трения и упор расширенных элементов.

    С кольцом

    Основные виды анкерных болтов включают изделие с кольцом, которое используется для крепления подвесных агрегатов и конструкций. Элемент представляет собой шпильку с кольцом на одной стороне, и резьбой с другой. Она комплектуется гайкой и шайбой для надежной фиксации.

    Клин Bierbach

    Данный вид выполнен в форме гвоздя с пазом, внутрь которого забивается металлический клин. В основном механизм применяется для фиксации потолочного профиля, рам и подвесных потолков. Но в некоторых случаях таким анкерным креплением с клином монтируют коммуникации к полу или стене.

    Особенно ценится в строительстве противопожарная устойчивость бирбаха. Во время пожара крепеж из металла не позволит потолочной конструкции упасть, как это обычно случается в системах с пластиковыми дюбелями.

    Забивной

    Представляет собой небольшую гильзу с внутренней резьбой и конусной полостью. На конце сделаны четыре прорези с наружным рифлением. Крепеж вбивается в отверстие с применением специальной насадки, после чего в него вкручивается болт или винт.

    Рамный

    Конструкция состоит из гильзы, винта и конической гайки. Закручивая винт, гильза внутри отверстия расширяется и происходит «якорение». Традиционно используют такой анкерный болт для кирпичной стены при установке дверных блоков и оконных рам.

    Винтовой

    Специальный тип для фиксации элементов в материалах со слабой прочностью, например, в блоках с высокой пустотностью. Гильза имеет прорези, которые ослаблены вырезами, а на конце закручивается гайка. Когда винт закручивается, то гильза деформируется. Ламели разжимаются, насколько им позволяет специфика материала основания.

    Чем выполнить анкерное крепление к бетонному полу сейфа?

    В нынешних реалиях все чаще возникает вопрос, как закрепить сейф в квартире, потому что, во-первых, не все торговцы предлагают такую услугу, а во-вторых, многие предпочитают сделать монтаж самостоятельно. Закрепление сейфа обычно делается в целях несанкционированного выноса. Наиболее надежно это удается сделать с помощью якорных болтов на цементно-песчаной или бетонной стяжке.

    Нормативные условия по монтажу сейфов регулируются ГОСТ Р 50862-2005. Для крепежа используют анкерное клиновое крепление к полу, которое способно выдержать от 500 до 3 000 кг нагрузки на разрыв. Оптимальная длина болтов составляет 100-300 мм, а диаметр – от 8 до 20 мм. При монтаже нужно учитывать следующие условия:

    • Толщина перекрытия или основания пола должна быть не менее 150 мм.
    • При необходимости засверливания отверстий в местах, не предусмотренных конструкцией, следует учитывать, что в огнестойком или засыпном сейфе нарушать герметичность нельзя.
    • Самостоятельное нарушение целостности корпуса может привести к прекращению действия сертификата.

    Анкерный болт: разновидности, применение и особенности монтажа

    Надёжный крепёж: болты и гайки

    Анкерный болт благодаря особенностям своей конструкции является одним из наиболее эффективных типов крепежа при монтаже предметов, обладающих даже значительными размерами и весом, на строительных конструкциях из материалов разной плотности и прочности.

    Анкеры, активно используемые как в сфере строительства, так и при выполнении ремонтных работ, не только обеспечивают надежность крепления, но и отличаются широкой универсальностью.

    Такой крепеж нужен преимущественно для монтажа в бетонных строительных конструкциях, но отдельные модификации анкерных болтов специально разработаны для того, чтобы выполнять крепления на газо- и пенобетоне, пористом кирпиче и других материалах со «слабой» внутренней структурой.

    «Свой» анкерный болт можно подобрать к каждому материалу и для закрепления любой конструкции

    Виды анкерных болтов и сферы их применения

    Такое крепежное изделие, как анкерный болт, представлено на современном строительном рынке в различном конструктивном исполнении. Наряду с универсальными крепежными изделиями подобного типа, производители выпускают анкерные болты, предназначенные для решения узкоспециализированных монтажных задач.

    С гайкой

    Это наиболее простой анкер, состоящий из резьбовой шпильки с конусообразным нижним концом, распорной втулки с продольными боковыми прорезями и гайки, при помощи которой такой болт фиксируется в посадочном отверстии.

    Принцип действия такого крепежного приспособления достаточно прост: вся его конструкция помещается в предварительно подготовленное отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки; при закручивании гайки резьбовой элемент начинает втягиваться в отверстие распорной втулки, разжимая ее своим конусным наконечником.

    Таким образом, увеличившаяся в диаметре распорная втулка обеспечивает надежное крепление анкерного болта в посадочном отверстии.

    Анкерные болты изготавливаются из различных сталей для крепления в сухих местах, с повышенной влажностью и для использования в агрессивных средах

    Современная промышленность выпускает анкерные болты, оснащенные гайкой, в широком диапазоне размеров. Так, минимальный диаметр таких крепежных изделий соответствует 6 мм, а максимальный может доходить до 28 мм.

    Что касается длины, то она может находиться в интервале 60–300 мм.

    Выбирая такой анкер, следует иметь в виду, что эффективным он будет лишь в тех случаях, когда крепление с его помощью выполняется в строительных материалах с плотной внутренней структурой (сюда относится бетон, природный камень, полнотелый кирпич и др.).

    С крюком

    Анкерный болт данного типа отличается от предыдущего только тем, что его верхнюю часть венчает не прямолинейный резьбовой конец, а крюк, обеспечивающий удобство монтажа различных навесных изделий.

    Гайка, также используемая в конструкции такого анкера и расположенная непосредственно под его крюком, необходима только для того, чтобы обеспечить разжимание распорной втулки и, соответственно, ее надежную фиксацию в стене или любой другой строительной конструкции.

    Технические параметры анкерных болтов с крюком (нажмите для увеличения)

    Основное удобство этого анкерного болта заключается в том, что закрепленный на его крюке предмет можно снять в любой момент, если в этом возникла необходимость. Анкеры данного типа чаще всего используют для монтажа светильников и люстр, крепления к поверхности стен нагревателей воды и других бытовых устройств.

    С кольцом

    От предыдущего такой анкер отличается тем, что его верхнюю часть венчает не крюк, а кольцо или полукольцо. При этом принцип, по которому он работает, аналогичен действию анкерных болтов двух предыдущих типов. Кольцо, которым заканчивается верхняя часть такого крепежа, очень удобно использовать для монтажа различных предметов и элементов конструкций.

    Важно

    Анкерный болт с кольцом защищается антикоррозийным покрытием белого или желтого цвета

    Размеры конструкционных элементов анкерного болта с кольцом могут быть различными. Он успешно используется для навешивания различных предметов к потолочным конструкциям, с его помощью очень удобно выполнять различные растяжки, крепить тросы, цепи, кабельные трассы, строительные леса и др.

    Двухраспорные

    Такие анкеры отличаются от обычных распорных тем, что в их конструкции имеется сразу две втулки, разжимающиеся в процессе закручивания резьбового элемента.

    Принцип действия двухраспорных анкерных болтов заключается в том, что при закручивании винта одна из распорных втулок входит во вторую, разжимая ее. При этом первая втулка, в которую вкручивается винт, разжимается тоже.

    За счет большей площади сцепления со стенками посадочного отверстия, обеспечиваемой таким анкерным болтом, использовать его можно для выполнения монтажа в пористых и даже пустотелых строительных материалах.

    Разновидности двураспорных анкеров

    Клиновые

    Анкеры клинового типа из-за своей высокой стоимости не нашли широкого применения ни в строительстве, ни при выполнении ремонтных работ. Их цена объясняется сложностью их конструкции, которую можно оценить даже по фото.

    Винт такого анкерного болта при завинчивании воздействует на свободно передвигающийся по внутренней части отверстия в распорной втулке клиновой элемент.

    Именно последний, оказывая давление на распорную втулку изнутри, обеспечивает ее максимальное разжимание.

    Анкер-болт клинового типа считается модернизацией стандартного анкера

    Забивные

    За разжимание распорной втулки анкерного болта, конструкция которого в корне отличается от устройства всех вышеперечисленных, отвечает не винт, а специальное ударное устройство, которое часто называют просто гвоздем. Процесс крепления такого анкера в строительной конструкции выглядит следующим образом.

    В посадочное отверстие в строительной конструкции помещается только втулка, которую разжимают посредством воздействия на нее специального ударного элемента.

    После надежной фиксации распорной втулки в отверстии ударный элемент из нее извлекается и вместо него вкручивается болт или шпилька, на которые и навешивается фиксируемый предмет.

    Размеры и параметры забивных анкеров (нажмите для увеличения)

    С шестигранной головкой

    Основным элементом крепежа данного типа является обычный болт, который вставляют в имеющее конусообразную форму отверстие в распорной втулке. Расширяя отверстие, анкерный болт тем самым разжимает лепестки распорной втулки, обеспечивая ее надежную фиксацию в посадочном отверстии.

    Совет

    Разновидностью таких крепежных изделий являются анкеры, на верхней части которых выполнены прорези под крестовую отвертку. С учетом того, что отвертка не может обеспечить таких усилий, как гаечный ключ, анкеры подобного типа изготавливаются только небольших размеров (их диаметр, как правило, не превышает 12 мм).

    Параметры анкерных болтов с шестигранной головкой (нажмите для увеличения)

    Таким образом, на современном рынке представлены самые разные виды анкеров. Основным требованием к ним является высокая надежность крепления, поэтому выбирать их следует с учетом не только размеров и массы фиксируемого предмета, но и прочностных характеристик материала строительной конструкции и ряда других параметров.

    Особенности монтажа

    На надежность крепления, которую должен обеспечить анкер, серьезное влияние оказывает и правильность его монтажа. Для того чтобы понять, как выполнять монтаж анкерного болта, можно разобрать этот процесс на примере установки распорного изделия.

  • В строительной конструкции сверлят отверстие, диаметр которого должен соответствовать поперечному размеру распорной втулки анкерного болта.
  • Используя ершик соответствующего диаметра, обычную медицинскую грушу или пылесос, внутреннюю часть отверстия тщательно очищают от строительной пыли и кусочков материала, который в него выкрошился.
  • Крепежное изделие вставляют в подготовленное отверстие, для чего можно использовать молоток. Следует иметь в виду, что распорная втулка анкерного болта должна входить в посадочное отверстие с некоторым натягом, только тогда монтаж будет качественным.
  • После того как крепеж вставлен в отверстие, выполняют разжимание его распорной втулки. Проводят такую процедуру путем затягивания резьбового элемента, который и разожмет втулку, воздействуя на нее изнутри.
  • Типы монтажа анкерных болтов (нажмите для увеличения)

    Большая часть анкерных болтов устанавливается по вышеописанному алгоритму, исключение составляют лишь анкеры забивного типа. Принцип крепления последних заключается в том, что их распорная втулка разжимается не винтом, а при помощи специального ударного устройства.

    Последовательность монтажа забивного анкера

    На практике также часто приходится сталкиваться с необходимостью использования анкерных болтов цангового типа.

    Основным отличием данных анкеров, которые обычно применяются для крепления к строительным конструкциям крупногабаритных предметов, является наличие в их конструкции специальной цанги, выступающей в роли распорной втулки.

    Резьбовое отверстие в цанге, на боковой поверхности которой имеются продольные разрезы, имеет конусообразную форму. При вкручивании в такое отверстие шпильки или винта цанга разжимается, надежно фиксируясь внутри посадочного отверстия.

    Понравилась статья? Поделиться с друзьями:
    Все о сантехнике
    Adblock
    detector
