Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

Как сделать снегоуборщик из триммера + чертежи

Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

Техника для уборки снега в магазине стоит дорого и не каждому по карману. Выход из ситуации можно найти, если собрать самодельный снегоуборщик из триммера, который поможет очищать двор от свежевыпавшего снега.

Переоборудование триммера в снегоуборщик

Устройство такой самоделки настолько просто, что не придется строить сложные чертежи и вытачивать детали. Надо всего лишь сделать крыльчатку, которую крепят на триммер вместо ножа и всю эту конструкцию поместить в кожух.

Руководство по сборке снегоуборщика

Для изготовления снегоуборщика подойдет не всякий триммер. Если в хозяйстве имеется электро- или мотокоса с изогнутой штангой, у которой крутящий момент на нож передается гибким тросом, то процесс переоборудования можно даже не начинать. Дело в том, что такие модели триммеров маломощные. Производительность снегоуборщика выйдет слабая, а двигатель постоянно будет перегреваться.

Хорошая снегоуборочная машина получится из мощного триммера с ровной штангой. Для такой электрической или бензиновой косы характерна передача крутящего момента ножу через жесткий вал и редуктор.

Устройство снегоочистительной техники несложное. Рабочим элементом является насадка, которая ставится вместо ножа. Она представляет собой крыльчатку с лопастями. Для изготовления этой детали понадобится сталь толщиной 1,5 мм. Крыльчатку нужно поместить в кожух – улитку. Для его изготовления берут отрезок трубы большого диаметра, обычно в пределах 300 мм.

Совет! Отличный кожух для снегоуборщика получится из пивной бочки. Наличие дна избавит от лишней работы, связанной с привариванием заглушки к трубе.

Переоборудование триммера своими руками в снегоуборщик обойдется без сложных чертежей, но хотя бы простейшую схему под рукой нужно иметь. Она поможет создать общее представление о конструкции.

Теперь давайте пошагово рассмотрим, как сделать снегоуборщик своими руками из электро- или мотокосы:

  • Изготовление снегоуборщика начинается с корпуса. Если посчастливилось раздобыть пивную бочку, то от нее нужно отрезать кусок длиной 150 мм. Заготовка нужна вместе с дном, так как на нем будет закреплен редуктор триммера.
  • По центру дна сверлят отверстие. Его диаметра должно хватить, чтобы прошел рабочий вал триммера, на который будет надета насадка в виде крыльчатки. Вокруг большого отверстия нужно разметить места крепления редуктора. Обычно – это три точки. По разметке сверлят отверстия для болтов.
  • Теперь для снегоуборщика нужно сделать выход – дефлектор, через который будет выбрасываться снег. В боковой полке корпуса вырезают отверстие. Его можно сделать квадратной или круглой формы на свое усмотрение. Диаметр отверстия – 100 мм. Патрубок к нему приваривают позже. А сейчас нужно из листа стали вырезать заготовку в форме половины круга. Этой заглушкой заваривают 1/3 часть торца лицевой части корпуса улитки. Заглушка предотвратит вылет снега из улитки вперед, а направит его в дефлектор. Отверстие дефлектора должно располагаться по центру передней заглушки.
  • Далее, на снегоочиститель нужно сделать ротор, то есть, саму крыльчатку, которая будет выбрасывать снег. За основу берут дисковый нож триммера. Но сначала из стали вырезают четыре лопасти размером 250х100 мм. Заготовки делают идеально одинакового размера, чтобы избежать дисбаланса. Готовые лопасти приваривают крестом к диску.
  • Сейчас дошла очередь доделать дефлектор. Отверстие на корпусе уже готово, теперь к нему нужно закрепить патрубок. Его можно выгнуть из оцинкованной стали. Патрубок делают высотой 100 мм и приваривают к корпусу. Аналогичной длины к нему закрепляют колено, чтобы выброс снега происходил в сторону. Дефлектор лучше сделать круглой формы. На такой патрубок не придется самостоятельно изготавливать колено. Его можно взять из пластиковой канализации диаметром 100 мм.
  • Последней деталью, которую осталось изготовить, является направляющая лопатка. Ее вырезают из листа стали. Должна получиться заготовка размером 300х400 мм. По бокам загибают бортики высотой 20 мм. Готовую лопатку приваривают к нижней части корпуса с лицевой стороны.
  • Все детали снегоуборщика готовы, осталось только собрать их в единую конструкцию. Сначала редуктор триммера закрепляют к улитке болтами. Внутри корпуса выходит вал. На него надевают самодельную насадку с лопастями.

Снегоуборочный агрегат своими руками из триммера будет считаться готовым, когда роторная конструкция будет установлена на раму. Достаточно сварить из уголков обычный прямоугольник. Снизу к раме закрепляют деревянные полозья. На лыжах снегоуборщик легче толкать по снегу. Рукояткой управления служит родная штанга триммера.

На видео представлен пример снегоуборочного агрегата из триммера:

Что лучше к триммеру прицепить: шнек или ротор

При изготовлении снегоуборщика из триммера существует два варианта установки рабочего механизма: шнек и ротор. Давайте рассмотрим, в чем заключается отличие конструкций, а также их положительные и отрицательные стороны.

Шнековый механизм

По эффективности шнек выигрывает у ротора. Механизм состоит из винтовых дисковых ножей. Вращаясь, они режут даже залежалый, мокрый и заледенелый покров. Витки спирали сдвигают собранную массу к центру корпуса, где лопатки выталкивают ее через дефлектор.

Если к триммеру подсоединить такую насадку, она сможет выбрасывать снег в сторону на расстояние до 3 м. Однако нужно учесть, что шнековый механизм создает большую нагрузку на двигатель. Особенно – это наблюдается при уборке твердого снега.

Для такой насадки можно использовать только мощный триммер.

Самостоятельно изготовить насадку сложно из-за конструкции шнека. Потребуется точно вымерять расстояние между каждыми витками. Если оно будет разное, снегоуборщик во время работы будет бросать по сторонам.

Еще потребуется много токарных работ. Шнек вращается на подшипниках, поэтому нужно вытачивать цапфы и ступицы. Как вариант, шнековую лопату можно купить в магазине, а дома ее останется приспособить к триммеру.

Роторный механизм

Плюс роторного механизма в простоте сборки. Ведь механическая часть практически остается родная. Крыльчатка изготавливается из дискового ножа, который подходит по креплению к головке триммера. Дальность выброса снега у такой конструкции может достигать 6 м.

Недостатком ротора является использование его только на рыхлом и свежевыпавшем покрове. Мокрый снег будет залипать в улитке, а кусочки льда могут заклинить между лопастями.

Механическую часть снегоуборщика можно выбрать любую по своему желанию. Но в любом случае нужно помнить, что триммер не рассчитан на такую большую нагрузку. Двигателю надо делать перерыв во время работы, чтобы он не перегревался.

Снегоуборщик из триммера своими руками: как сделать, чертежи, видео

Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

Снегоуборщик из триммера своими руками проще собрать, если приобрести специальную насадку заводского изготовления. Мастера, не признающие магазинные комплектующие, перебирают технику самостоятельно. Самодельный снегоочиститель по функциональности получается не хуже заводской насадки, а обходится хозяину совершенно бесплатно.

Из какого триммера можно сделать снегоуборщик

Если в хозяйстве имеется бензо- или электрокоса, не нужно заранее радоваться и спешить с ее переоборудованием. Не всегда получается самодельный снегоуборщик из триммера из-за особенностей конструкции агрегата:

  • Во-первых, смотрят мощность. Слабый двигатель будет быстро греться, ему чаще нужен отдых, отброс снега будет происходить на маленькое расстояние. Для снегоуборщика оптимально рассматривать триммер с минимальной мощностью 1,6 кВт. При таких данных самодельный снегоочиститель будет отбрасывать снег на 3 м.
  • Во-вторых, уделяют внимание конструкции штанги триммера. Если она изогнута, то даже не стоит пытаться использовать агрегат для переоборудования. Крутящий момент в таких штангах передается через гибкий трос. Механизм очень слабый и не подойдет для нормального вращения рабочего колеса снегоочистителя. Снегоуборщик получится собрать только из триммера с ровной штангой.
  • Если все данные мотокосы соответствуют требованиям, берут инструмент, ищут чертежи, приступают к модернизации агрегата своими руками.

    Как сделать снегоуборщик своими руками из триммера

    Под выражением снегоуборочная машина из триммера своими руками подразумевается изготовление снегоочистительной насадки. Фиксируется она к штанге мотокосы вместо рабочей головки. Крутящий момент передается через родной редуктор.

    Насадка представляет собой небольшой круглый корпус с колесиками, внутри которого на подшипниках вращается нож. Рабочий элемент можно собрать своими руками в форме шнека или крыльчатки с лопастями. Второй вариант проще, а первый – производительнее.

    Для корпуса подойдет отрезок трубы диаметром 300 мм, старый газовый баллон или пивная бочка.

    Совет! Насадку снегоочистителя можно не оснащать колесами. Их заменяют самодельными лыжами, выгнутыми с металлического уголка.

    Пошагово собирают снегоочиститель из триммера своими руками в следующем порядке:

  • Определившись с типом снегоуборщика (роторный или шнековый), рисуют своими руками или находят в Интернете чертеж. Согласно схеме из стальных трубок, уголков и пластин сваривают каркас, на котором будут смонтированы все элементы снегоочистителя.
  • Если решено пойти по простейшему пути, переделав мотокосу на роторный снегоуборщик, приступают к изготовлению корпуса из бочки или газового баллона. Труба для такой конструкции невыгодна из-за отсутствия дна. Придется дополнительно вваривать заглушку. Лучше отдать предпочтение пивной бочке, так как она не будет ржаветь от контакта с влагой. От емкости болгаркой со стороны днища отрезают кусок длинной 150 мм.
  • На днище полученной заготовки точно определяют центр. По метке сверлят отверстие. Его размер на 2-3 мм больше диаметра вала редуктора триммера. Вокруг основного сверлят маленькие отверстия. Их диаметр, количество и расположение зависит от модели редуктора мотокосы. Обычно на корпусе 3 отверстия. Чтобы получилось точное совпадение, редуктор прикладывают к днищу и выполняют разметку.
  • Для выбрасывания снега из корпуса снегоочистителя нужен дефлектор. Его располагают на боковой части заготовки. Продумав, где будет верх корпуса, в боковой полке вырезают отверстие диаметром 100 мм. Можно окошко своими руками вырубить с помощью зубила квадратной формы, но усложнится процесс изготовления патрубка. Проще сваркой прорезать круглое отверстие. Патрубок дефлектора приварить из куска трубы длиной 100 мм.
  • Из листовой стали своими руками вырезают полукруг. Фрагмент по размеру должен закрывать 1/3 часть торца корпуса. Элемент приваривают в верхней части со стороны дефлектора.Совет! Торцевую заглушку из полукруга можно закрепить к корпусу болтами, предварительно приварив проушины. Съемный вариант удобнее, когда потребуется чистка снегоуборочного агрегата.
  • Ротор снегоуборщика делают из стали толщиной 1,5 мм. Для лопастей своими руками вырезают 4 пластины размером 100 х 250 мм. Заготовки крестообразно приваривают на дисковый нож мотокосы. Крыльчатка готова.
  • Отдельным элементом снегоуборщика делают отводящее колено. Его сгибают из оцинковки или используют кусок ПВХ трубы с поворотом. Колено надевают на патрубок дефлектора. Элемент должен свободно проворачиваться для регулировки направления вылета снега.
  • Снизу корпуса для лучшего захвата снега нужна лопатка. Изготавливают ее из куска листовой стали. Существует два варианта лопатки. Снизу к торцу можно приварить одну пластину размером 300 х 400 мм, которая будет поддевать снег и направлять его к ротору. Второй вариант – приварить к торцу корпуса по бокам две пластины, образующие расширяющийся клин. Захваты будут дополнительно больше собирать снега по бокам, увеличивая ширину очищаемой снегоуборщиком полосы.
  • Все детали снегоуборщика готовы. Осталось их собрать в одну конструкцию, установить на триммер. Первым делом редуктор мотокосы прикручивают болтами к торцу корпуса. Вал должен свободно вращаться без зацеплений. Корпус болтами фиксируют к раме.

    В зависимости от выбранного механизма передвижения снегоуборщика, устанавливают колесики или лыжи. На вал редуктора надевают крыльчатку. Пробуют руками прокрутить, убеждаясь в свободном ходе. Запускают двигатель мотокосы. Пробуют пройтись снегоуборщиком по снегу. Ручкой управления служит штанга триммера.

    Если все правильно собрано, во время движения снегоуборщика из отводящего колена полетит снег.

    Насадка снегоуборщик на триммер

    На мотокосу снегоуборочную насадку можно купить. Важно правильно ее подобрать по производительности. Насадка должна по своим параметрам подходить к определенной модели триммера. Если производительность снегоуборщика будет большая, а мотокоса слабая, то мотор быстро перегреется.

    Совет! Самые ходовые насадки для мотокосы обладают производительностью примерно 160 кг/мин. Ширина захвата снега варьируется в пределах 30 см, а высота – 15 см.

    Обзор насадки снегоуборщика представлен на видео:

    Чертежи снегоуборщика из триммера

    В Интернете выложены чертежи снегоуборщика из триммера своими руками, которые используют при изготовлении насадки. Необязательно все копировать. Чертеж служит базовой схемой. Размеры можно изменять, так как имеющиеся материалы могут не соответствовать параметрам.

    Схемы снегоуборщиков усовершенствуют по своему желанию. В зависимости от мощности триммера, увеличивают или уменьшают захват. Передвижение снегоуборщика делают на лыжах или колесиках. Ручкой управления обычно служит штанга триммера, но можно своими руками приспособить отдельную, более удобную рукоятку.

    Самая сложная считается схема шнекового механизма. Нож изготавливают в форме винтов. Во время вращения лопасти подгребают снег к центру корпуса снегоуборщика, а вращающаяся лопатка выбрасывает его через дефлектор.

    Совет! Шнековые насадки более производительные, чем роторные модели, но использовать их лучше с мощным триммером.

    Начинающему мастеру проще своими руками собрать по чертежу роторную конструкцию.

    Если мощности триммера хватает, снегоуборщик усовершенствуют до двух или четырехколесной машины. Для управления устанавливают удобную П-образную ручку.

    На нее выносят элементы управления триммером, устанавливают топливный бак большего объема для беспрерывной работы.

    Рекомендации по эксплуатации и уходу

    В самодельном снегоуборщике при неправильном использовании чаще всего из строя выходит сам триммер. Во время уборки надо постоянно держать выжатым рычаг газа. Частые снижения и увеличения оборотов без надобности приводят к быстрому износу деталей двигателя, выходит из строя сцепление триммера.

    При чистке нельзя пытаться срубить направляющей пластиной ледяные наросты. От ударов лопата согнется. Вдобавок попавшие в корпус снегоуборщика льдины способны заклинить ротор.

    Срок эксплуатации самодельного агрегата увеличится при бережном использовании триммера. Уборку снега начинают только после длительного прогрева двигателя. Масла для заправки используют качественные, от известных производителей. После уборки насадку и сам триммер очищают от снега, хранят в сухом помещении.

    На видео снегоуборщик из триммера своими руками в работе:

    Заключение

    Снегоуборщик из триммера своими руками выгодно собирать, если двор имеет большую и ровную площадь. Маленький участок с множественными препятствиями снегоочистителем обслуживать не получится.

    О снегоуборщике своими руками: снегоуборочная машина из триммера и бензопилы

    Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

    С очисткой территории от выпавшего снега хорошо справляется снегоуборочная машина. Продается техника в торговых центрах, предложений о продаже таких агрегатах много в интернете. Можно изготовить и самодельный снегоуборщик.

    Это не так сложно, как кажется. Составные части для помощника найдутся среди ненужных вещей в гараже, кладовке.

    Чтобы задумка осуществилась, мастер должен обладать минимальными знаниями по физике, слесарному делу и разбираться в технике.

    Виды снегоуборщиков для дома

    Вариаций снегоочистительных конструкций для загородного дома или дачи немало. Вне зависимости от внешнего вида и размера, все они делятся на несколько видов.

    По типу движка:

    • Электрические;
    • Бензиновые.

    Снегоуборщик для дома

    По варианту конструкции:

    • Шнековые машины (делятся на одноступенчатые и двухступенчатые);
    • Роторные машины.

    Электрические

    На выбор силовой установки для зимнего помощника влияет:

    • Количество снега, обычно выпадающее в регионе;
    • Площадь территории, которую предстоит очищать;
    • Наличие старого движка нужного типа и комплектующих к нему.

    Электрический снегоуборочный комбайн компактен, но сильно нагружать его работой нельзя. Его мощности хватит на приборку небольшого двора или дорожек рядом с дачей и садом. К тому же электрическая самоделка будет привязана к жилому помещению из-за розеток.

    Среди плюсов такого мотора:

  • Бесшумность;
  • Нетребовательность к обслуживанию;
  • Отсутствие затрат на бензин;
  • Экологичность.
  • Важно! Для таких агрегатов необходимы специальные комплектующие. Например, кабель, которому нестрашна минусовая температура, гидроизоляционные материалы для защиты мотора от снега и влаги.

    Бензиновые

    Бензиновый мотор содержать дороже. Ему необходимы качественное топливо, масло, двигатель нужно будет постоянно обслуживать. Снегоуборщик своими руками с двигателем внутреннего сгорания издает громкие звуки во время работы и выделяет в большом количестве выхлопные газы. Среди его плюсов:

  • Такая конструкция мощная и может справляться с большим объемом работы за короткое время;
  • Мобильность. Снегоочиститель будет работать даже вдали от жилых помещений или гаража.
  • Отсутствие мешающегося под ногами шнура питания и пр.
  • Бензиновые снегоуборщики

    Шнековые

    Вне зависимости от типа мотора, конструкция агрегата может быть либо шнековая, либо роторная. Дачник сам решает, какую из них ему выбрать.

    Интересно! Устройство снегоуборщика шнекового в основе имеет такой рабочий элемент, как шнек (ось, на которой расположены винтовые ножи или транспортеры).

    Эта деталь напоминает штопор или винтовую запчасть к обычной мясорубке. Шнек располагается прямо в ковше, который загребает снег. Элемент выполняет две функции. Первая – лезвия разбивают снег на мелкие частички.

    Вторая – они перемешивают снежную массу в трубу, из которой впоследствии она вылетает в сторону.

    Как только двигатель приходит в работу, винтовые лезвия шнека начинают вращательные движения. Если вспомнить школьный курс физики, то можно понять, что ножи преобразуют вращательную энергию в линейную. Таким образом, они без особых усилий проталкивают ледяную или снежную массу к трубе. Шнековые агрегаты изготавливаются двух видов:

    •  Одноступенчатые;
    •  Двухступенчатые.

    Одноступенчатые уборщики представляют простую конструкцию, изготовление которой не вызовет затруднений. Главное здесь – грамотно выполнить шнек. Именно он является основным рабочим элементом. Он находится под ковшом, загребает снег и проталкивает его к отверстию для выхода.

    На заметку! Двухступенчатые уборщики имеют две ступени перед отправлением снега в трубу для выхода. Кроме шнека, расположенного в отвале, присутствует еще один рабочий элемент – ротор.

    Он представляет собой вращающуюся крыльчатку. Снег, перемолотый шнеком, попадает в крутящиеся лопасти ротора. Там крошится, получает ускорение и отлетает через трубу подальше от дорожки, которую чистят.

    Роторные

    Роторный снегоуборщик своими руками сделать также несложно. В основе его конструкции – вращающийся ротор, на который сразу же попадает снег. Для подачи снежной массы предусмотрена лопата с закругленными боковыми краями.

    Ротор перемалывает снег и выкидывает его через выходное отверстие в виде рукава. Такой агрегат иногда делают без двигателя. В этом случае ротор с лопатой и рукавом устанавливают на мотоблок МТЗ.

    Также в качестве движущей силы подойдут минитрактор, ЛуАЗ и т.п.

    Снегоуборщики для дома роторные

    Как смастерить домашний снегоуборщик

    Снегоуборочная машина своими руками станет хорошим помощником в хозяйстве. Перед тем, как приступить к работе по созданию комбайна, следует определиться с типом силовой установки. Не обязательно приобретать новый двигатель.

    К тому же стоимость хорошего бензинового мотора стартует от 6 тысяч рублей, электрического – от 1,5 тысяч рублей. Вполне можно обойтись старым движком от какого-то другого устройства. Например, если в сарае стоит ненужная газонокосилка, силовую установку можно позаимствовать у нее.

    Также подойдут моторы от триммера, электропилы, моторной лодки, мопеда, скутера, мотоцикла, бензопилы.

    Грабли ворошилки своими руками

    После этого стоит озадачиться вариантом конструкции, которая станет рабочей частью. Речь о шнековой или роторной установке.

    Дополнительная информация. Если решено делать электрический снегоочиститель, то важно подобрать движок, который имеет мощность не менее 2000 Вт. Специалисты советуют отдать предпочтение асинхроннику из-за его простоты и доступности. Агрегат с таким моторчиком по весу не превысит 8-19 кг.

    Кроме того, можно упростить задачу и сделать лишь навесное оборудование для какого-либо движущегося самоходного средства, например, мотоблока или небольшого трактора. В этом случае не нужно будет начинать мастерить помощника с нуля. Главное – правильно соединить движущиеся части, загребающие снег, с мотором.

    Снегоочиститель из бензопилы

    Изготовление шнека

    Самая ответственная работа в создании зимнего помощника – изготовление шнека. Шнек для снегоуборщика собирается из трубы, мини-лопат и дисковых ножей.

    Металлическая труба должна быть не менее 2 см диаметром. Если длина ковша будет 50 см, то и шнек окажется такой же длины. По центру привариваются параллельные лопатки (шириной 10-12 см).

    Они нужны, чтобы загребать снег к выходному отверстию.

    Далее изготавливаются ножи в виде колец. Они вырезаются из стали. Кольца разрезаются, растягиваются и привариваются к валу таким образом, чтобы получилась спираль. Часть ножа делается зубчатой, чтобы легко справляться со льдом.

    Важно! К каждому краю необходимо приварить цапфы. Они нужны, чтобы зафиксировать крутящийся элемент подшипниками. С одной стороны цапфа чуть длиннее. Эта ось соединяется с движком.

    Снегоочиститель из бензопилы

    Инструкция по созданию снегоочистителя

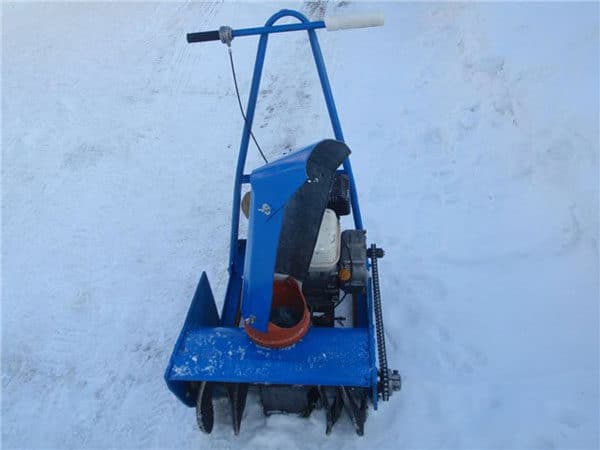

    Смастерить снегоуборщик из бензопилы своими руками вполне реально. Для этого следует достать сварочный аппарат, который поможет собрать вместе необходимые детали. Также понадобятся:

    • Движок от пилы;
    • Металлические листы;
    • Трубы;
    • Вал;
    • Подшипники;
    • Цепи и пр.

    Во-первых, изготавливается рама с несущим креплением для движка. Для этого допускается использовать металлические уголки или трубы, которые свариваются вместе. Внутри рамы оформляется платформа для двигателя.

    Для его фиксации также можно воспользоваться уголками меньшего размера. Из обычных продольных труб сваривается рукоятка. По размеру раму можно сделать 70 см в длину и 48 – в ширину. На нижнюю часть конструкции крепятся полозья.

    Таким образом машина сможет перемещаться, человеку будет удобно ее наклонять для захвата снега ковшом.

    Важно! Все трубы должны быть наглухо заварены, чтобы при работе в полости не набивался снег. В противном случае внутренние стенки быстро заржавеют.

    Во-вторых, изготавливается рабочий корпус, или ковш, в котором будет располагаться шнек. Для этого подойдут металлические листы. Размер изделия корректирует мастер.

    Стандартная модель, имеющая захват снега 50 см, изготавливается длиной 50 см и высотой 30. Не обязательно ковш делать цельнометаллическим. Для боковин подойдет фанера. На боковых стенках нужно установить закрытые подшипники с опорами.

    В них входит вал шнека. Шнек помещается в ковш таким образом, чтобы не цепляться за борта.

    В верхней части ковша прорезается отверстие, куда вставляется рукав для выброса снега. В качестве рукава можно использовать широкую трубу.

    В-третьих, подготавливается мотор. Его достают из бензопилы. Следует внести некоторые дополнения. Ввиду того, что двигатель будет соединен с валом цепью, необходимо достать звездочки (1 маленькую и 1 большую) и цепь. Все эти детали заимствуются у мотоцикла. Большая звезда крепится к валу шнека, а маленькая – к валу движка. Звезды соединяются цепью.

    Изготовление электрического снегоочистителя

    В этом случае снегоуборочная машина своими руками будет дополнена не двигателем внутреннего сгорания, а электрическим движком. Его закрепляют болтами к подготовленному месту на раме. Со шнеком двигатель может сообщаться цепным приводом или ременным.

    Обратите внимание! На электродвигатель не должна попадать влага. Для него конструируют плотный глухой чехол-коробку или накрывают его пластиковой бутылью.

    Специалисты советуют не делать кабель длинным. Лучше всего, если он будет коротким с разъемом для удлинителя.

    Снегоуборщик из триммера

    Триммер зимой в хозяйстве не нужен. Однако, если он достаточно мощный, есть шанс оснастить его снегоуборочной насадкой на триммер. Человек, обладающий минимальными слесарными знаниями, сделает снегоуборщик из триммера своими руками без особых сложностей.

    Важно! Для переоборудования агрегата подойдет только электрокоса, имеющая прямую штангу. В таких моделях ножи крутятся, благодаря передаче движений через редуктор и вал.

    Снегоуборщик из триммера

    Пошаговый инструктаж

    • Готовится насадка. Ее сваривают из стального листа. Она представляет собой закругленный корпус, с направляющей лопаткой для подгребания снега; крыльчатки, перетирающей снежную массу; рукава, через который выходит снег.
    • Крыльчатку помещают в корпус. Редуктор закрепляется на корпусе. Крутящийся элемент, который вставлен в корпус, в свою очередь, присоединяется к редуктору.
    • К корпусу присоединяют полозья или колеса. Подойдут колесики от магазинной тележки. Таким образом агрегат будет удобно перемещать.
    • Данный вид техники – роторный. Крыльчатка, перемалывающая снег и выталкивающая его наружу, является ротором.

    Снегоочиститель для мотоблока

    Снегоуборщик для мотоблока своими руками можно смастерить в нескольких вариациях. Самый простой – это обычный отвал в виде навесной лопаты. В качестве отвала может выступить половина бочки для воды или половина металлической кеги от пива. Снеговой очиститель крепится к раме.

    Еще один вариант того, как использовать мотоблок или трактор для очистки снежного двора, – закрепить на раме лопату с корпусом для шнека и рукавом, через который будет вылетать белая масса.

    На заметку! Для того чтобы шнек работал, применяют ременную передачу. Для долговечности изделия некоторые комплектующие стоит приобрести в магазине, а не изготавливать самостоятельно. Например, фрикционный узел. Это устройство подвергается большим нагрузкам. Смастерить его будет проблематично.

    Чтобы присоединить снегоуборщик для мотоблока своими руками чертежи желательны. Найти их можно в интернете. Кроме того, для каждой модели мотоблока (Каскад, Нева) есть инструкция. В документе содержится информация о том, как присоединять разные насадки к мобильному силовому агрегату.

    Самодельный снегоуборщик на минитрактор

    Если в хозяйстве есть минитрактор, то вопрос с уборкой снега во дворе решить несложно. Из трактора получается самоходный снегоуборщик. К передней части корпуса среднегабаритного сельскохозяйственного агрегата крепится отвал. Ввиду объемов техники, отвал следует выполнять прочным и большим. Его ширина, в зависимости от модели, может быть от 1,1 м до 2 м.

    Отвал допускается изготовить из бочки. К ней следует смастерить скелет (каркас) из металлических труб. На нижнюю часть снегоочистительного элемента крепится полоса из резины. Каркас поможет закрепить отвал на навеску трактора (переднюю или заднюю). Рекомендуется позаботиться о гидравлике для подъема отвала, но можно обойтись и без подъемника.

    Интересно! По словам мастеров, отвала на трактор достаточно, чтобы двор всегда был чистым. Самодельный снегоуборщик на минитрактор также можно сделать шнековым, роторным или комбинированным.

    В этом случае следует габариты агрегата. Корпус отвала со шнеком выполняется шириной, аналогичной ширине трактора. Крепится оборудование к передней части корпуса, на гидронавесное устройство.

    В этом случае следует оснастить снегоочиститель редуктором.

    Самодельный снегоуборщик на минитрактор

    Роторный снегоочиститель

    Роторный агрегат, врезающийся в толщу снега и расчищающий дорожки, создается из:

    •  Крыльчатки (ротора), которая измельчает снег и выталкивает его через рукав;
    •  Корпуса;
    •  Рамы шасси;
    •  Заостренной лопатки;
    •  Рукоятки;
    •  Силовой установки (мотор допускается как бензиновый, так и электрический).

    Фактически роторный снегоуборщик своими руками напоминает шнековый, только вместо шнека установлен ротор. Ротор – крыльчатка в виде окружности с лопатками. Ее изготавливают из стали. Корпус также мастерится из стальных листов. Вал ротора соединяется к валу движка ремнем или цепью. Допускается использование редуктора.

    На заметку! Лопатка, которая загребает снег, является продолжением корпуса. По виду она напоминает совок. Раму оборудуют колесами или полозьями из дерева.

    Комбинированные модели

    Двухступенчатые уборщики считаются комбинированными. В них есть шнек и ротор. Шнек подгребает снежную массу, рубит ее и проталкивают к ротору, который находится на пути к выходному отверстию.

    Ротор размалывает снег более тщательно, потом выталкивает его через рукав далеко от места работы. Такие снегоуборочные комбайны являются сложными в изготовлении.

    Однако у них есть неоспоримые достоинства:

  • Конструкция производительная, способная обрабатывать большую площадь.
  • Снег вылетает из рукава на приличное расстояние (дальность, в зависимости от мощности двигателя, составляет 5-13 м).
  • Такой очиститель манёвренный. Работать с ним удобно и просто даже хозяйке загородного дома.
  • Снегоуборочная машина своими руками станет демократичным аналогом заводской модели. Однако для ее изготовления требуются слесарные навыки и свободное время.

    Снегоуборщик из бензопилы своими руками

    Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

    В зимнее время становится очень актуальной тема снегоуборщика, так как снег все сыплет и сыплет, а нам с вами нужно подыматься и идти вперед… на работу, по хозяйству, в магазины.

    Прогресс не стоит на месте, и современные умельцы отнеслись творчески к созданию своими руками снегоуборщиков, способных расчищать снежные заметы, прочищать проходы.

    Из чего только не придумывают эти агрегаты: из мотоблоков, из бензопил…

    Данная статья постарается прояснить для вас процесс создания небольшого маневренного снегоуборщика из обычной бензопилы. Такой снегоуборщик легок, им легко управлять и не очень сложно сделать, а для того, чтобы вы все увидели и представили, предлагаем вашему вниманию чертежи снегоуборщиков.

    Бензопила мощностью от 5 л.с. и выше идеально подойдет для данного снегоуборочного агрегата.
    Рассмотрим процесс создания снегоуборщика на основе бензопилы «Урал 2Т».

    Инерционная муфта сцепления, имеющаяся у мотора данной бензопилы, играет важную роль предохранителя и при попадании инородного предмета в ротор сразу же реагирует, отключая трансмиссию, тем самым оберегая агрегат от крайне нежелательных поломок. Также мотор «Урала 2Т» снабжён понижающим редуктором 1:2.

    Для удобства изготовления не будем использовать большое количество точеных деталей и дорогие материалы, наша задача, как можно больше облегчить сборку данной конструкции для дачи. Этот снегоуборщик тем и хорош, что детали и материалы доступны и легко изготавливаемы.

    Снегоуборщик из бензопилы, чертежи:

    Итак, перед нами чертежи снегоуборщика на основе мотора от бензопилы:

    Как вы заметили, мотор от бензопилы во избежание всяческих перекосов во время работы (неравномерного захвата снега ковшом, или виляния из стороны в сторону самой снегоуборочной машины) размещается на продольной оси.

    Чтобы полностью использовать детали бензопилы «Урал 2Т», присоединим к агрегату бензобак «Урала», закрепив его двумя болтами на рулевой опоре. Управлять дроссельной заслонкой нам поможет обычная ручка газа, имеющаяся у мотоцикла.

    Рама для снегоуборщика сваривается из металлических труб с квадратным сечением 20х20х1,7 мм и представляет собой ковш, два рычага да рулевую поперечину.

    Кстати, верхняя часть ковша выполнена из квадратной трубы меньшего сечения, а именно 10х10х1,7 мм. Для обтягивания ковша применяется оцинкованная жесть, имеющая толщину не менее 0,5 мм.

    Прикрепить же листы жести к раме помогут обычные заклепки из алюминия, диаметром 5 мм.

    А для того, чтобы ковш агрегата с легкостью скользил по поверхности снега, следует приварить к нижней части ковша металлическую пластинку с габаритами 600х40х4 мм, и уже к этой пластине приклепать такого же размера полоску из полиэтилена.

    А теперь обратим свое внимание на главный рабочий орган снегоуборщика из бензопилы.

    Им является вал, с наваренными на него шнеками:

    Итак, шнековый ротор состоит из:

  • Вала, изготовленного из обычной трубы 1/2»;
  • Ведомой звездочки, закрепленной на валу (z=33);
  • Двух опорных подшипников, закрепленных в самом корпусе;
  • Специальной металлической пластины, именуемой «крылом» ротора, с габаритами 30х4 мм;
  • Двух роторных лопастей;
  • Восьми шнековых лопастей;
  • Четырех крыльев для лопастей шнека;
  • Двух опорных уголков.
  • На рабочем вале размещаются ротор и два встречно направленных друг к другу шнека. Для изготовления рабочего вала, приготовьте обычную водопроводную трубу 22х2 мм и отрежьте от нее отрезок, длинной 568 мм.

    Вал должен заканчиваться подшипниками, для того, чтобы это стало возможным, вам нужно приварить к двум концам трубы (вала) цапфы из стали (наконечники), которые и будут крепиться к подшипникам.

    Теперь поговорим о подшипниках. Для нашего агрегата понадобятся два закрытых шариковых подшипника 40х16х16 мм.

    Чтобы закрепить стальной корпус подшипников на раме, нужно вырезать два металлических уголка размером 25х25х4 мм и с помощью двух болтов М8х40 мм прикрутить к раме.

    На самом валу, в самом его центре, следует закрепить еще одну звездочку, передающую с помощью цепной передачи крутящий момент от мотора к валу.

    Эта важная звездочка должна иметь 33 зуба с шагом 12,7, а крепиться она будет к фланцу с помощью четырех болтов М6х30мм. Цепь для передачи можно взять от мотоцикла.

    Для удобства и во избежание поломок лучше всего цепную передачу упрятать в сам корпус снегоуборщика.

    Теперь нужно приварить лопасти к рабочему валу, с помощью которых будет захватываться снег. Берем 12 полосок из стали (по 6 с каждой стороны) и привариваем их, к ним будут крепиться лопасти шнека.

    Чтобы изготовить сами лопасти шнека, нужно приготовить легкий дюралюминиевый лист толщиной 4 мм и с помощью электролобзика вырезать такие себе подковы. Благодаря тому, что лопасти не являются цельными, их будет легче крепить и демонтировать в процессе поломки.

    Чтобы ваш снегоуборщик мог справиться и с лежалым плотным снегом, следует на лопастях шнека нарезать зубчики. После этого с помощью болтов закрепляем полулопасти на крыльях шнека болтами Мб.

    Все выступающие части вкрученных болтов во избежание раскручивания в процессе работы следует обрезать и хорошенько заклепать.

    Перед вами показана рама снегоуборщика (шасси) для бензопилы:

  • Бензобак от бензопилы;
  • Мотор;
  • Колесо снегоуборщика;
  • Вал карданный;
  • Узел с подшипниками;
  • Ведущая звездочка снегоуборщика.
  • Ротор снегоуборщика имеет две лопасти, которые можно изготовить как из дюрали, так и из стали, толщиной в 2 мм, если вы поставите лопасти из нержавейки, будет вообще замечательно.

    Чтобы при вращении вала лопасти не ударялись, следует прикрутить их отмеряв одинаковое расстояние по обе стороны вала. Соблюдая при установке лопастей ротора и шнека симметрию, мы, тем самым, уравновешиваем конструкцию. При установке ротора на подшипниках также следует уравновесить конструкцию, сбалансировать её.

    Меняем в двигателе ведущую звездочку редуктора на карданную передачу, благодаря чему редуктор двигателя соединяется с ведущей звездочкой цепной передачи, которая имеет 17 зубцов и шаг 12,7 мм.

    Эту звездочку нужно установить на карданном валу, в самом конце второго колена.

    В корпусе агрегата установлены два шариковых подшипника закрытого типа, габаритами 40х16х17 мм, на них как раз и опирается карданный вал.

    Стальной корпус с помощью уголков размером 40х40х4 мм и имеющие длину 120 мм болтами крепится к раме.

    Из обычной водопроводной трубы длиной 550 мм и диаметром 26 мм изготавливаем ось, на концах которой привариваются две цапфы с внешним диаметром 20 мм, а затем на них устанавливаются колеса с уже встроенными подшипниками, взятые от обычных двухколесных тележек. Закрепить колеса можно с помощью болтов М10х30 мм.

    Для того, чтобы отбросить захваченный шнеками снег в нужном направлении, нужно на ковше закрепить специальный рукав, однако при плотном снеге рукав может забиваться, это нужно учитывать и предусмотреть.

    Бензиновый снегоуборщик своими руками из бензопилы

    Ознакомившись с чертежами снегоуборщика, сделанного своими руками на основе бензопилы, вы можете собственноручно из подручного материала изготовить данное чудо техники, которое, между прочим, будет весить всего 35 кг, будет маневренным и экономным.

    Снегоуборщик из триммера – подготовка и пошаговый алгоритм изготовления

    Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

    Снегоуборщик из триммера – это один из простейших способов переработки домашнего инструмента в полноценный агрегат средней мощности. Путем замены режущего ножа на ротор, вы получите своего рода лопату, которая будет отбрасывать снежные массы со двора или тротуара.

    Подготовка инструментов и материалов

    Изготовление снегоуборочной машины из триммера своими руками предполагает использование косы с длинной штангой и редуктором. Также для работы потребуется диск с зубцами, который также используется для кошения травы.

    Для изготовления металлических элементов понадобиться большая жестяная бочка, в которой продается пиво. Обязательно купите нескольких листов стали, толщиной не более 1,5 мм. Из инструментов для работы потребуется:

    • Сварочный аппарат;
    • Болгарка;
    • Дрель;
    • Отвертки и гаечные ключи.

    Подготовив все необходимое, можно приступать к непосредственной сборке.

    Снегоочиститель своими руками из триммера – пошаговый алгоритм

    Перед тем, как сделать бытовой агрегат, потребуется внимательно изучить чертежи. Их наличие обязательно, ведь они помогут предотвратить возможные ошибки, и сделать работу в разы быстрее.

    Дальнейший план работ выглядит следующим образом:

  • В первую очередь необходимо обрезать пивную бочку по кругу, отступив примерно 15 см от ее дна;
  • Снизу бочки проделайте отверстие, в которое будет входить выступающая часть редуктора;
  • В этой же части просверлите еще 3 небольших отверстия так, чтобы они совпадали с дырками для фиксации щитка на редукторе;
  • В боковой части проделайте квадратное отверстие, размерами 10×10 см. В дальнейшем из него будет выбрасываться снег;
  • Открытую верхнюю часть заготовки потребуется закрыть куском жести примерно на треть. Перед этим обязательно убедитесь, что отверстие для выброса снежных масс располагается в центре прикрытой части;
  • Затем делаем ротор. Для этого вырежьте 4 прямоугольные стальные заготовки, размерами 25×10 см. Каждому из стальных кусков необходимо придать форму лопасти, обрезав для этого один из углов на длинной стороне. Приварите лопасти в форме креста к диску триммера;
  • Дефлектор можно сделать из остатков жестяной бочки. Для этого потребуется вырезать из нее металлическую полоску, шириной не более 15 и длиной – 30 см. Далее заготовку нужно слегка согнуть и приварить к ней боковины, предотвращающие выброс снежных масс на выходе. Каждая из боковин должна иметь высоту в 10 см;
  • Последний элемент для агрегата – лопатка. Для ее изготовления нужно вырезать из стального листа прямоугольный кусок, размерами 30×40 см. Далее загните края заготовки, чтобы получить по бокам бортики, высотой примерно 2 см;
  • Далее приварите к корпусу дефлектор. Последний должен располагаться в той части конструкции, где есть прорезь для выброса снега;
  • В нижней части агрегата закрепите лопатку;
  • Затем вставьте редуктор в отверстие и прочно закрепите болтами;
  • Установите ротор таким образом, чтобы он располагался как обычный нож-насадка триммера.
  • Самодельный снегоуборщик станет надежным помощником, позволяющим регулярно убирать свежевыпавший и залежавшийся снег во дворе и на парковке.

    Эксплуатация и советы по уходу за агрегатом

    Чтобы снегоуборочная машина прослужила как можно дольше, и вы не тратили время на ремонт, необходимо строго придерживаться ряда правил. При эксплуатации потребуется:

    • Полностью выжимать газ;
    • Исключить частые нажатия газа без надобности, так как это приведет к поломке двигателя и сцепления;
    • Стараться не наезжать на твердые препятствия – это приведет к деформации лопаты.

    Перед каждой эксплуатацией машины нужно прогреть ее двигатель. Используйте для работы только сезонное масло, каждый раз сливайте его перед летним периодом, и заливайте новое смазочное средство перед сезоном снегопадов.

    Хранить агрегат нужно только в сухом месте, исключив попадание на него влаги. В дальнейшем сырость приведет к появлению коррозии и гниению металлических элементов. После каждого использования снегоуборщика необходимо удалять с его лопастей остатки снега и убирать попавший между них мусор.

    Снегоуборщик из триммера: снегоуборочная насадка, уборка снега, как сделать, советы

    Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

    Снегоуборочная техника — вещь полезная, но слишком дорогая. Чтобы сэкономить, можно сделать снегоуборщик из триммера. Нужно лишь заранее подготовить небольшое количество инструментов и определиться с типом механизма.

    Необходимые инструменты и материалы

    В первую очередь необходимо выбрать непосредственно триммер. У него должна быть достаточная мощность. Лучше взять модель с прямым шлангом. В таких устройствах задействован жесткий вал и редуктор.

    Снегоуборочная машина имеет крыльчатку с лопастями. Для нее нужна:

    • сталь толщиной 1,5 мм;
    • кусок толстой трубы (диаметром 30 см).

    Для кожуха можно использовать и подручные материалы, например, пивную бочку. Преимущество такого решения в том, что деталь уже будет иметь приваренное дно, а значит надобности в заглушке не будет.

    Дополнительно нужно подготовить инструменты:

    • сварочный аппарат;
    • болгарку;
    • дрель;
    • отвертку с насадками;
    • несколько гаечных ключей.

    Как сделать

    Сделать снегоуборщик из триммера в гараже можно, если следовать инструкции:

  • Если кожухом будет все же пивная бочка, то от ее нужно отрезать часть толщиной 15 см. Понадобится часть с дном.
  • Посередине дна сделать отверстие. Через него будет проходить рабочий вал, поэтому надо учесть соответствие диаметров детали и отверстия. На вал в дальнейшем будет монтироваться насадка с лопастями. Вокруг необходимо сделать несколько отверстий для фиксации редуктора.
  • Теперь время оборудовать дефлектор. Через него снег будет перекидываться подальше от инструмента. На корпусе вырезать отверстие размером 10 см. Дополнительно из стального листа надо вырезать полукруг. Последнюю деталь используют в качестве заглушки, которую приваривают к лицевой части улитки (отрезка трубы) на ⅓ длины. Выход дефлектора должен располагаться в центре передней заглушки.
  • Следующим этапом является изготовления ротора. В основе этой детали лежит дисковый нож триммера. К нему приваривают лопасти из стального листа. Лопасти должны быть одинакового размера, расхождения даже на миллиметр должны отсутствовать, иначе будет наблюдаться дисбаланс в работе снегоуборочной машины. Оптимальные размеры лопастей — 25*10 см.
  • Патрубок можно сделать из гнутой стали. Оптимальная высота 10 см.
  • Последняя деталь, которую нужно изготовить своими руками, — лопатка. Ее размеры — 30*40 см. С каждой боковой стороны нужно сделать бортики высотой 2 см. Расположить лопатку нужно внизу корпуса.
  • Сборка

    После того как все детали сделаны, необходимо переходить к сборке. В первую очередь нужно соединить все элементы дефлектора:

  • К отверстию прикрепить патрубок. Фиксировать деталь нужно путем приваривания.
  • К патрубку крепят колено (длина этих 2 деталей должна быть одинаковой). Если же патрубок сделать круглым, то в качестве колена может служить отрезок трубы, и тогда можно упростить процесс изготовления снегоуборочной машины.
  • Теперь можно переходить к сборке всего снегоочистителя. Делать это нужно в следующей последовательности:

    • редуктор крепят к улитке;
    • на вал, который расположен внутри корпуса, надевают снегоуборочную насадку на триммер;
    • установить роторную (или шнековую) систему на раму.

    Шнековый механизм

    Шнековая система является более продуктивной по сравнению с роторной. Состоит она из винтовых дисковых ножей. Принцип работы системы заключается в следующем.

    Когда шнек вращается, ножи режут траву (или снег), а витки спирали двигают образовавшуюся массу к центру корпуса. Из этой части трава с помощью лопатки выталкивается через дефлектор.

    Аналогичным образом система будет выкидывать и снег, причем на расстояние 3 м от снегоуборочной машины.

    Такая система имеет недостатки. В частности, для обеспечения подобного результата инструмент должен обладать достаточной мощностью. Это нужно учитывать еще на этапе выбора бензокосы.

    Сварную конструкцию можно приобрести уже в готовом виде, а затем просто прикрепить к самоделке.

    Роторный механизм

    Ротор для бензокосы имеет одно несомненное преимущество — простота сборки. Основная часть при этом не нуждается в переделке. Дополнительно необходимо изготовить и надеть на устройство только крыльчатку.

    Такая система способна выбрасывать собранный снег на 6 м в сторону.

    Роторное устройство для уборки снега будет эффективным только на рыхлом и свежем снежном покрове. Связано это с тем, что льдинки и твердый снег могут заклинить лопасти ротора.

    Эксплуатация и обслуживание

    Поскольку триммер изначально не рассчитан на подобные нагрузки, в процессе эксплуатации стоит соблюдать правила использования и обслуживания.

    В процессе использования:

  • Не допускать перегрева двигателя. Не рекомендуется длительное время без остановок нагружать инструмент.
  • Выжимать газ полностью.
  • Без надобности рычаг газа не трогать. Это может стать причиной поломки сцепления и двигателя.
  • Избегать твердых препятствий, о которые лопасти могут погнуться.
  • Чистить лопасти после каждого использования инструмента, поскольку нахождение в условиях повышенной влажности может привести к появлению ржавчины на их поверхности.
  • Полезные советы

    Поскольку снегоуборщик работает в условиях низких температур, то перед непосредственной эксплуатацией его нужно тщательно прогревать. Если этот инструмент в летнее время будет выполнять функцию триммера, то каждый сезон рекомендуется сливать масло и заливать нужный смазочный материал.

    Между использованиями снегоуборочная машина должна находиться в сухом месте.

    Как сделать снегоуборщик из триммера Ссылка на основную публикацию

    Как сделать снегоуборщик своими руками – пошаговая инструкция, чертежи, видео

    Как сделать шнековый или роторный снегоуборщик своими руками из триммера, бензопилы, мотоблока

    Зима у владельцев приусадебных участков и гаражей связана с частыми упражнениями на свежем воздухе после снегопада.

    Очищать территорию от снега с лопатой в руках — процесс трудоемкий, и народные умельцы приспособились самостоятельно собирать снегоуборочные агрегаты.

    Снегоуборщик своими руками можно создать на основе старой техники — электротриммера, бензопилы или подвешивать его к мотоблоку, мини-трактору. У каждого варианта есть свои преимущества и недостатки.

    При выборе устройства для уборки снега, необходимо учитывать такую конструктивную особенность, как самоходность. С помощью несамоходного устройства можно удалить снеговой покров толщиной до 30 см лишь с небольших участков. Очистить более крупную территорию сложно, как и справиться с последствиями сильного снегопада, ведь придется толкать и агрегат, и снеговую массу.

    Так выглядит снегоуборщик, сделанный на заводе

    В тех местностях, где снега довольно много, лучше выбирать самоходные варианты на бензиновом двигателе. С их помощью трудозатраты на очистку территории от больших объемов снега значительно снижаются.

    Рассмотрим преимущества и недостатки различных вариантов:

    • Агрегат на основе электрического триммера способен очистить небольшую площадку рядом с домом. Очистка ведется с помощью специальной насадки, которую изготавливают самостоятельно либо покупают. Такое устройство подойдет жителям южных регионов, где зимы не слишком снежные. В местах обильных снегопадов прибор будет неэффективен. Преимуществом такой техники является компактность, простота в управлении и хранении.
    • Те же недостатки имеет снегоуборочное устройство на основе болгарки. Убирать снег здесь чуть легче, поскольку сам агрегат располагают на полозьях. Владельцу приходится толкать чудо-санки с прикрепленными к ним лопастями ротора. Движок от болгарки приводит их в действие, и они откидывают снег. Плюсом здесь является недорогая стоимость материалов и инструментов, да и собрать конструкцию не так уж сложно.
    • Гораздо мощнее первых двух вариантов устройство на основе бензокосы. Оно эффективно убирает снег и создается довольно просто. Но использовать для изготовления агрегата можно только косилки с прямой штангой и редуктором на конце. Также понадобится многозубчатый диск для кошения густой травы.
    • Бензопила мощностью от пяти лошадиных сил подойдет для создания самодельного снегоуборщика. Такое устройство справится с сугробами вокруг дома или на приусадебном участке. Но сам процесс сборки конструктивно сложен. Необходимо будет сварить раму, выбрать вариант шасси — гусеницы, колеса или полозья, создавать корпус устройства из металлического листа, устанавливать шнек с отводным рукавом и, при желании, роторную насадку.
    • Наилучшим по мощности вариантом считаются насадки на мотоблок, мотокультиватор и мини-трактор (или агрегаты, изготовленные на основе старых машин такого типа). Подобных снегоуборщиков несколько — отвальный, шнековый, роторный и комбинированный. Единственный их минус — недостаточная маневренность.

    Простейшим вариантом насадки считается отвал шириной от 80 до 150 см, выполненный в виде ковша. Его прицепляют к скобе на раме тягового механизма. Подобное устройство не только эффективно убирает снег, но и послужит в другие времена года для выравнивания земли, уборки мусора и опавших листьев.

    Простейшим вариантом насадки считается отвал шириной от 80 до 150 см

    Шнековый снегоуборщик на мотоблок считается самым простым в изготовлении. Даже если тягача нет, шнек можно оснастить двигателем, установить на шасси и убирать снег. Но это конструктивно сложнее.

    Использование мини-трактора и мотоблока эффективнее, особенно в условиях загородного дома, где такая техника нужна для садово-огородных работ. Присоединяется шнек к валу отбора мощности.

    Снежный покров здесь снимают специальные ножи, а лопатки на вращающемся валу отбрасывают измельченную массу.

    Роторный снегоуборщик еще называют воздушным или вентиляторным. Он также способен работать с собственным мотором либо быть дополнением к тягачу. Ротор не слишком эффективен для уборки замерзшего или мокрого снега, поскольку силы воздушного потока на это может не хватить.

    Идеальным по эффективности вариантом является шнекороторная насадка на мотоблок. В этом случае идет двухступенчатая переработка снега. Шнек подхватывает и измельчает снежную массу, ротор выбрасывает ее через рукав воздушным потоком.

    Для создания подобной конструкции потребуются знания, опыт и токарный станок. Большинство умельцев останавливаются на шнековом варианте. Рассмотрим его более подробно, а также попробуем создать простое устройство на основе бензокосилки.

    Подготовка к выполнению работ: необходимые инструменты, материалы, чертежи

    Для изготовления снегоуборщика на основе бензокосилки потребуется большая жестяная бочка из-под пива, кусок листового металла для лопастей, а также болгарка, ножницы по металлу, сварочный аппарат, дрель, крепеж. Также стоит воспользоваться чертежом:

    Шнековые ножи можно изготовить из транспортерной ленты или автомобильной покрышки

    Для изготовления шнековой насадки к мотоблоку или мини-трактору понадобится:

    • листовой металл для корпуса;
    • стальной уголок сечение 5х5 см для рамы;
    • ¾-дюймовая труба для вала;
    • фанера толщиной 1 см для боковых частей.

    Шнековые ножи можно изготовить из транспортерной ленты или автомобильной покрышки. Они подходят для уборки рыхлого снега. Для мокрого снега и наста нужны металлические диски с острыми краями, для заледенелого снега — с зубчатой кромкой.

    Инструмент потребуется тот же, что и при изготовлении снегоуборщика из бензокосилки. Но чертеж здесь совсем иной:

    Для изготовления снегоуборщика на основе бензокосилки потребуется большая жестяная бочка из-под пива

    Пошаговая инструкция: как сделать снегоуборщик

    Первый вариант — для владельцев бензокос

    Как создать снегоуборочную машину пошагово в этом случае:

  • От пивной бочки отрезают деталь вместе с дном шириной 15 см. В центре проделывают отверстие, куда впоследствии войдет редуктор косилки. На рабочий вал будет надета насадка в форме крыльчатки. Также в днище нужно сделать еще три отверстия для крепления редуктора, совпадающие с аналогичными на его щитке. В боковой части вырезают отверстие для дефлектора (10 на 10 см). Через него будет выбрасываться снег.

    От пивной бочки отрезают деталь вместе с дном шириной 15 см

  • Изготавливают ротор. Для этого потребуются четыре металлических прямоугольника 25 на 10 см. Каждому из них придают вид лопасти и приваривают крестообразно к диску триммера.

    Ротор устанавливают как нож мотокосы

  • Патрубок дефлектора делают из остатков бочки. Вначале вырезают металлическую полосу 15 на 30 см, изгибают и приваривают боковины высотой 10 см. Они нужны, чтобы снег на выходе не разлетался. Для направляющей лопатки потребуется металлическая пластина 30 на 40 см с загнутыми на 2 см краями. Дефлектор приваривают к корпусу, к предназначенному для него отверстию. Лопатку закрепляют снизу.

    Пользоваться этим агрегатом нужно на полном газу

  • Если часто нажимать на курок газа, двигатель быстро выйдет из строя.

    Второй вариант — шнековый подвес к мотоблоку

    Так будет выглядеть готовая конструкция

    Тем, кто решил сделать шнековый подвес к мотоблоку для уборки снега, нужно действовать следующим образом:

  • Изготовить корпус агрегата. Его делают из металлического листа с боковинами из толстой фанеры. По центру болтами прикручивают ступицы для закрепления подшипников.

    Готовый корпус агрегата

  • В трубе, предназначенной для будущего вала, выпилить отверстие для лопатки из металла, установить ее и четыре кольца из старой транспортной ленты толщиной не меньше 15 мм.

    Кольца из старой транспортной ленты

  • Закрепить шнек в корпусе. Вращаться вал будет в самоцентрирующихся подшипниках закрытого типа. Это не даст снегу попадать внутрь корпуса.

    Закрепляем шнек в корпусе

  • Соединить подвес с мотоблоком при помощи прицепного механизма.

    Движение шнека создает двигатель за счет ременной или цепной передачи

  • Правильная эксплуатация — советы

    Чтобы самодельный уборщик снега прослужил долго, не следует использовать его на максимуме. Если чувствуется, что агрегат не справляется, нужно откатить его и попробовать убрать снег с этого участка снова.

    Другие советы при уборке снега самодельным аппаратом:

  • Осенью убирайте с участка все лишние предметы и мусор, чтобы снегоуборочный агрегат впоследствии не споткнулся о них и не сломался.
  • Очищайте устройство от снега и льда после работы. Из-за нагрева двигателя может образовываться корочка льда.
  • Перед работой и после нее бензиновый двигатель нужно прогреть. В первом случае это нужно для восстановления тепловых зазоров, во втором для просушки после очищения.
  • Агрегат нужно регулярно смазывать. Лучше для этого использовать зимние синтетические составы.

    Видео по теме

    Более подробно изготовление самодельных снегоуборщиков можно рассмотреть на видео.

    Снегоуборщик из триммера своими руками — мастер-класс

    Устройство снегоуборощика из бензопилы «Урал»

    Как сделать подвес для уборки снега шнекового типа на мотоблок

    Обзор самодельного шнекороторного механизма для снегоуборщика

    Изготовить снегоуборочную машину из ненужной техники, навесную насадку для мотоблока или мини-трактора сможет любой человек, хоть раз державший инструмент в руках. Хранить аппарат для уборки снега лучше в тепле, чтобы не тратить много времени на прогрев двигателя.

    Понравилась статья? Поделиться с друзьями:
    Все о сантехнике
    1 / 10
    2 / 10
    3 / 10
    4 / 10
    5 / 10
    6 / 10
    7 / 10
    8 / 10
    9 / 10
    10 / 10
