Вентилятор типа «улитка»: конструкция, виды и применение

Промышленный вентилятор «улитка» – это универсальное устройство, которое комбинирует в своём составе надёжную конструкцию, высокую мощность и простую эксплуатацию. Рассмотрим его конструктивные особенности и разновидности, а также сферы применения.

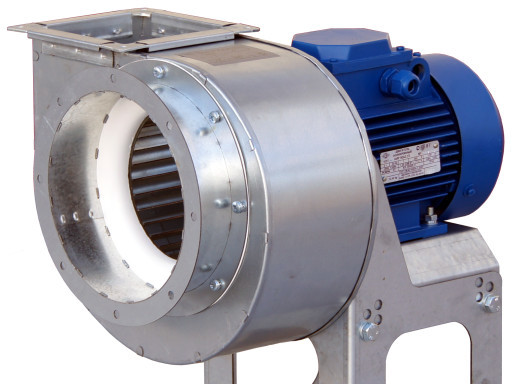

Конструкция вентилятора

Промышленные центробежные радиальные вентиляторы в народе называют «улиткой». Эти устройства имеют разнонаправленные оси всасывания и отдачи потоков воздуха. Воздуха в них перемещается согласно параметрам центробежной силы.

«Улитка» состоит из шести частей:

1. Спиралевидный корпус. Он выполнен в виде улитки из стали, металлических сплавов или алюминия. За счёт такого устройства отдельные потоки воздуха или газов, которые отбрасываются лопатками, собираются в один. Соединённый поток в свою очередь выходит наружу из выходного патрубка. Для защиты от развития коррозионных процессов стальные детали окрашивают или покрывают специальным защитным средством.
2. Вытяжной канал, на конце которого располагается выходной патрубок.
3. Прямоугольный выходной патрубок, расположенный зевом вверх.
4. Круглый всасывающий патрубок, диаметр которого равен размеру рабочего колеса.
5. Рабочее колесо с лопастями. Эта часть является основным рабочим органом всей конструкции. По виду напоминает беличье колесо. Центробежная сила в рабочем колесе достигается за счёт лопаток, которые располагаются параллельно оси вращения. Они захватывают воздух небольшими объёмами и выталкивают его в перпендикулярном направлении в процессе вращения.


   Справка! Лопасти рабочего колеса у вентилятора «улитка» могут иметь три формы: прямоугольную, выгнутую (вперёд или назад) или прямую.

6. Электромотор (двигатель).

Из всей конструкции на скорость работы вентилятора типа «улитка» больше всего влияют два параметра, таких мощность мотора и количество лопастей на рабочем колесе.

Виды вентиляторов

Промышленные вентиляторы «улитка» делят на девять видов:

— По назначению выделяют шесть видов вентиляторов:

• общего назначения – эксплуатируются при температуре не превышающей отметку в +80ºС в зданиях жилого или промышленного назначения, в которых не располагаются опасные или специфические вещества;
• пылевые – применяются для удаления воздушных масс с взвешенными частицами различного диаметра;


  Внимание! При подборе пылевого вентилятора рекомендуется обратить внимание на запас рабочей мощности. Он потребуется для быстрой работы устройства, так как конструкция предполагает меньшее количество лопастей. За счёт этого снижается КПД устройства.

• взрывозащищённые – монтируются в помещениях, в которых хранятся взрывоопасные газовые смеси при температуре от –30 до +40ºС;
• жаростойкие (противопожарные) – размещают на производствах, в технологическом процессе которых предусмотрено повышение температурного режима в процессе изготовления товаров и веществ не выше +200ºС;
• защищённые от воздействия коррозии – такие устройства устанавливают на производствах с агрессивным химическим сырьём и готовыми составами;
• дымоудаляющие – используются для удаления дыма из очагов возгорания при температуре не выше +600ºС.

— По мощности выделяют три вида вентиляторов:

• низкого давления (ВР 80-75) – это небольшие вентиляторы с давлением до 100 кг/см², которые используются в многоквартирных домах для создания принудительной вентиляции в жилых помещениях;
• среднего сопративления (ВР 300-45) – это вентиляторы с давлением в диапазоне 100–300 кг/см², которые используют в вентиляционных системах производственных цехов, к которым не предъявляются специальные требования к безопасности;
• высокого давления ( типа ВР 12-26) – это вентиляторы с давлением в диапазоне 300–1200 кг/см², которые монтируют на вредных производствах для постоянного удаления из помещения огне- и взрывоопасных, а также химически агрессивных газовых смесей.

Применение

Промышленный вентилятор «улитка» за счёт своей центробежной конструкции в основном используется на следующих объектах:

1. Цеха. «Улитки» применяются в вентиляционных системах цехов, а также в отдельности на технологических линиях.
2. Складские помещения. Вентилятор используется для перемещения сыпучих веществ на зерновых элеваторах, для удаления пыли и мелкой взвеси веществ, для циркуляции воздуха в помещении.
3. Котельные. В этих помещениях центробежное устройство типа «улитка» устанавливается для подачи воздушных потоков.
4. В лаборатории и торговые помещения. «Улитка» используется для перемещения больших объёмов воздуха и газообразных веществ по системе вентиляционных каналов, а также для отвода пыли, дыма, вредных веществ и взвесей из помещения.

Подводя итоги, следует отметить, что промышленный вентилятор «улитка» – это производительное и универсальное устройство, широко применяется, как в промышленности, так и бытовых целях. Простая конструкция не требует особых условий эксплуатации и специального ухода.
