Инструкция по укладке инфракрасного теплого пола под плитку

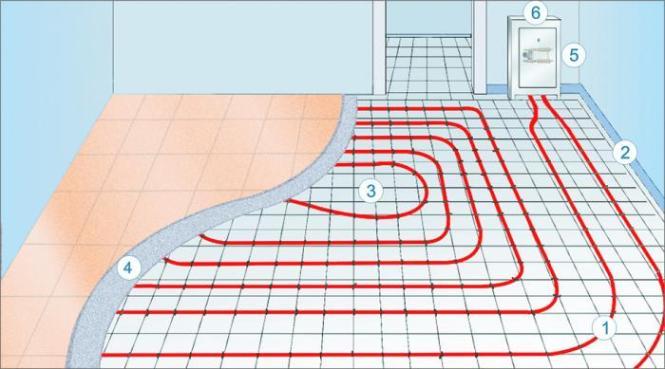

Керамическая плитка или керамогранит являются прекрасными отделочными материалами с отличной теплопроводностью. Именно поэтому при весьма комфортной температуре в помещении мы чувствуем холодную поверхность под своими ногами. С другой стороны, свойства этих материалов делают их идеальным выбором при обустройстве системы теплого пола. Одним из самых технологичных решений данного вопроса в настоящее время является подогрев площади пола на основе плёночного обогревателя. Укладка инфракрасного тёплого пола под плитку имеет массу неоспоримых преимуществ перед другими подобными системами. Монтаж такой системы – процесс несложный, и может быть выполнен любым человеком, обладающим некоторыми навыками.

Способы монтажа инфракрасного тёплого пола

Особенностью плёночного покрытия данного типа тёплого пола является плохая адгезия с плиточным клеем. Поэтому технология обустройства такого покрытия несколько отличается от технологии укладки термоплёнки под ламинат, паркет и т. д.

Сначала следует уяснить, что новую стяжку под такое покрытие делают, в основном, при первоначальном строительстве или капитальном ремонте помещения. Поэтому, если вами планируется всего лишь проведение небольшого ремонта или косметических мероприятий, необходимо принять решение о возможности укладки плитки на старую поверхность, с возможностью потери нескольких сантиметров высоты помещения.

При этом монтаж плёночного инфракрасного теплого пола возможен двумя способами:

• «Сухим» способом с применением гипсоволоконных или стекломагнезитовых плит.
• «Мокрым» методом с заливкой стяжки из цементно-песчаного раствора.

Необходимо знать, что применение плит из гипсокартона или стекломагнезитовой смеси увеличивает срок службы инфракрасной плёнки, так как не допускает её контакта с водой, содержащейся в плиточном клее.

Подготовка поверхности перед укладкой плёнки

Перед тем, как начать укладывание плёнки, необходимо очистить и выровнять поверхность пола. По всей его плоскости не должно быть перепада высот неровностей более чем 3мм на 1 квадратный метр площади. Также необходимо разметить, как будет укладываться термоплёнка, где будет находиться термодатчик, а также подготовить место установки терморегулятора.

Для сохранения тепла в самом полу и невозможности его передачи наружу, на подготовленную поверхность укладывают теплоизоляцию. При этом используют фольгированный пробковый лист толщиной не менее 2мм, Изолон, Полифом или Инфрафлекс. Позаботьтесь, чтобы фольгирование было выполнено с помощью материала, непроводящего электрический ток. Перед укладкой теплоизоляционные листы режут на полосы шириной не более 60 мм, а затем укладывают фольгированной стороной вверх. Между собой полосы склеивают с помощью малярного скотча.

Материалы и инструменты

    Для проведения работ по монтажу тёплого пола вам понадобятся:

• Плёночный нагреватель (при выборе этого материала, обратите внимание на наличие перфорации для крепления).
• Датчик температуры, регулятор температуры и гофрошланг необходимой длины (если  планируется такой способ установки термодатчика).
• Теплоизолирующее отражающее покрытие (Изозол, Изофол, пробка и т. д.).
• Проводники медные многожильные сечением не менее 1.5кв.мм.
• Гипсоволоконные, стекломагнезитовые плиты или цементно-песчаная смесь (при выборе обратите внимание на смеси, специально предназначенные для обустройства тёплых полов, так как они более пластичны и выдерживают более высокие температуры).
• Керамогранит или керамическая плитка.
• Клей для плитки (также следует выбирать специальный клей для теплых полов).
• Паяльник, нож, ножницы, пассатижи.
• Ёмкость для размешивания смеси для стяжки, мастерок, правило.
• Набор шпателей, плиткорез.
• Рулетка, карандаш.

Предварительно подготовленный инструмент и материалы позволят провести монтаж быстро и качественно.

Установка инфракрасного тёплого пола

    При выборе места укладки плёнки необходимо учитывать следующие требования:

• Нельзя размещать плёнку в местах установки мебели с большой площадью соприкосновения с полом. Или же надо обустраивать при этом специальные карманы для вентиляции.
• От внешних стен делают отступ не менее 10см.
• Запрещается укладка плёнки методом наложения внахлёст.
• Запрещается укладка плёнки на электропроводящие покрытия.
• При укладке инфракрасной плёнки по длинной стороне помещения можно сэкономить на длине проводки.

Необходимо помнить, что необходимо укрыть плёнкой не менее 80% поверхности пола для эффективной его работы.

Перед началом монтажа полосы термоплёнки разрезают на части необходимых размеров. При этом допускается прохождение разреза по нагревательному проводнику. Перед монтажом делают «высечку» повреждённых при разрезании нагревательных элементов.

Затем на каждую полосу устанавливают клеммы, которые фиксируют специальной заклепкой. Заклепку необходимо развальцевать с помощью специального клепального инструмента (заклёпочник). Линии разреза обрабатывают изоляцией из комплекта поставки. При выполнении этой работы следят за тем, чтобы изоляция перекрывала все токопроводящие участки пленки.

Монтаж «мокрым» способом

На уложенный теплоизолятор укладывают нагревательные элементы. При этом необходимо размещать их таким образом, чтобы контактные полосы оказались внизу, и при этом не соприкасались с токопроводящими участками других полос. Далее ленты инфракрасного нагревателя закрепляют, чтобы не допустить их дальнейшее смещение.

Полосы термоплёнки следует закреплять в специально определенных местах на её поверхности – сквозь прозрачные места по бокам, на участках между секторами. Важно, чтобы крепеж не находился ближе 6мм к участкам, находящимся под напряжением.

    Дальнейший монтаж следует выполнять в такой последовательности:

• Проконтролируйте надёжность соединений проводов, а также крепление виниловой изоляции.
• Измерьте сопротивление всех нагревательных элементов. В случае наличия короткого замыкания на некоторых участках, необходимо устранить его и провести повторные замеры.
• Установите термодатчик. Для этого прикрепите его под термоплёнку и зафиксируйте скотчем. При этом он должен находиться на черном участке термоплёнки, на расстоянии не менее 15 см от её края. Для того чтобы термодатчик не поднимался над поверхностью пола, необходимо сделать в нём углубление. Иногда датчик температуры устанавливают в гофротрубку, это позволяет произвести его замену при необходимости.
• К выводам термоплёнки и термодатчика подключают регулятор температуры.
• Включив питание, проверяют исправность нагревателей.

После того, как тёплый пол протестирован и сделаны выводы о правильности его монтажа и функционирования, всю поверхность пола накрывают пароизоляцией. Укладывая этот материал, сделайте перехлёст листов не менее 20см. Затем плёнку фиксируют малярным скотчем.

Для обустройства стяжки под укладку плитки необходимо уложить и прикрепить к основанию пола специальную сетку для армирования. Места под установку дюбелей засверливают по краям термопленки и специально предусмотренным отверстиям на её поверхности. Нельзя повреждать токопроводящие участки инфракрасного тёплого пола.

После установки армирующих элементов производят повторное тестовое включение тёплого пола на максимальную температуру нагрева. Ещё раз проверяют, нет ли повреждений проводников и изоляции.

Заливают цементно-песчаный раствор. При этом следует выровнять его слой равномерно по всей поверхности, включая тепловые зазоры под стенами. Не следует делать слишком толстую стяжку. Важно, чтобы она слегка закрывала армирующую сетку.

После этого оставляют стяжку до высыхания  на срок не менее 20 дней (указано на упаковке из-под песчано-цементной смеси).

Запрещено включать нагрев инфракрасного тёплого пола до полного схватывания стяжки.

После полного высыхания поверхности включают терморегулятор на нагрев и убеждаются в исправности тёплого пола. После этого приступают к укладыванию плитки.

В случае острой необходимости, укладку плитки можно проводить, не дожидаясь полного высыхания цементно-песчаной смеси.

Монтаж «сухим» способом

Монтаж без обустройства стяжки из цементно-песчаной смеси проводится способом, аналогично «мокрому» вплоть до установки пароизоляционной плёнки. Далее вместо заливки цементного раствора поверхность тёплого пола закрывают гипсоволоконными или стекломагнезитовыми плитами, после чего выполняют укладку керамической плитки или керамогранита на клей.

Видео о монтаже инфракрасного тёплого пола

Инфракрасный тёплый пол – прекрасный способ повысить комфорт и уют в своем жилье. Монтаж пола с учётом всех рекомендаций позволит вам наслаждаться его теплом и функциональностью, не задумываясь о поломках и связанных с его работой проблемах.
