Мы редко задумываемся над привычными и обыденными вещами, делающими нашу жизнь проще и комфортней. Обращаем на них внимание только тогда, когда они перестают функционировать должным образом. Понимаем, как мы зависимы от окружающих нас предметов и механизмов. Одним из таких незаметных помощников является  сливной бачок унитаза. Трудно переоценить его значение, когда заходит вопрос личного комфорта. Поэтому, чтобы избежать неожиданностей при поломке бачка, досконально разбираемся в устройстве и механизме его работы.

Классификация бачков

Несмотря на огромное количество моделей бачков, все они подразделяются на несколько типов. По месту установки:

  • бачки верхнего расположения;
  • устройства, вмонтированные в стену;
  • сливные бачки, установленные на полке унитаза.

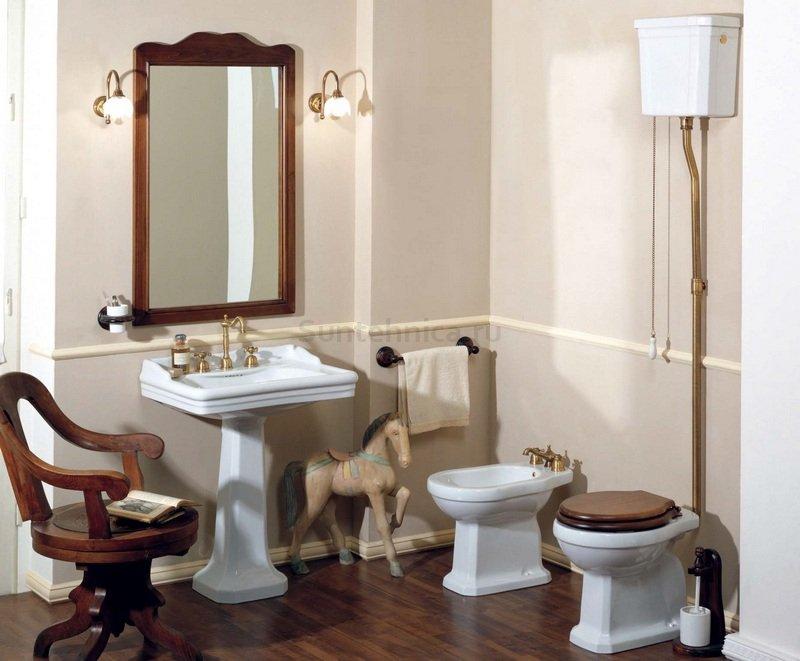

Сливные бачки верхнего расположения актуальны до сих пор

Сливные бачки верхнего расположения актуальны до сих пор

Бачки верхнего расположения – это, как правило, системы старого типа, установленные на 1-1.5м выше унитаза и соединенные с ним длинной металлической трубой, или же новые устройства, где труба заменена гофрированным шлангом. Благодаря высокой потенциальной энергии, слив воды происходит мощным потоком. С другой стороны, это же является и существенным недостатком – такие системы очень шумны. Тем не менее, современные дизайнеры всё чаще обращаются к этой старой, проверенной конструкции. Унитазы с верхним расположением сливных устройств хорошо смотрятся в интерьерах с ретро-стилем.

Вмонтированные в стену устройства, получившие распространение в последнее время, совсем не похожи на привычные всем сливные бачки. Так называемая инсталляция позволяет закрепить емкость в любом месте ванной или туалета. Она представляет собой раму, сваренную из металлического профиля с установленной на ней системой накопления воды и устройством для её смыва. Такие сливные бачки имеют неоценимое преимущество, экономя пространство комнаты и создавая дополнительное поле для фантазии дизайнера.

Инсталляция позволяет сэкономить место и  открывает простор для дизайнера

Инсталляция позволяет сэкономить место и открывает простор для дизайнера

Сливной бачок на полке унитаза – наверное, самый распространенный тип. Такие системы представляют конструкцию, которая крепится непосредственно к унитазу. Это позволяет удалить громоздкую трубу, имеющую место при верхнем расположении. Также такая система размещения бачка намного проще инсталляции.

По материалу изготовления бачки разделяются на металлические, фаянсовые (керамические) и пластиковые. Сейчас уже практически невозможно найти в торговой сети сантехнические бачки из чугуна, такие популярные в прошлом веке, однако они продолжают функционировать во многих квартирах до сих пор.

Устройство и принцип работы сливного бачка унитаза

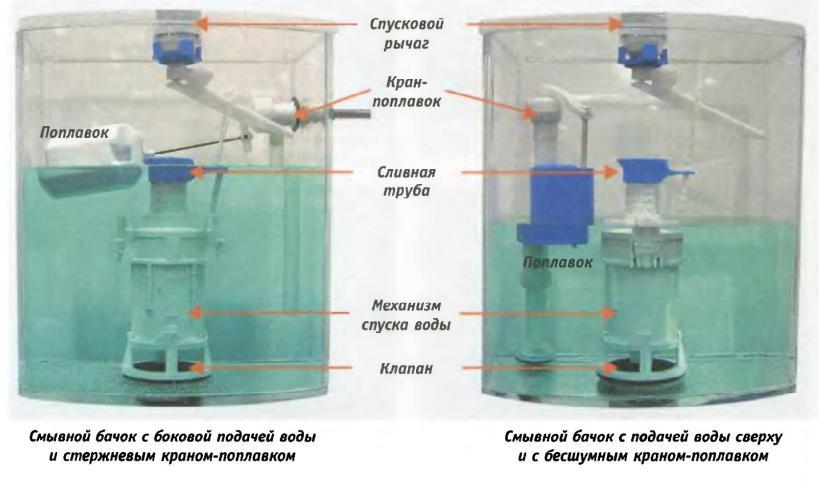

Устройство сливного бачка

Устройство сливного бачка

Несмотря на всё разнообразие моделей сливных бачков, присутствующих на рынке сантехнических устройств, все они работают по одинаковому принципу и в большинстве случаев имеют схожую конструкцию. Снаружи сливной бачок состоит из чаши для воды, крышки и кнопки (нескольких кнопок, либо рычага) для управления сливом воды.

Принцип работы всех сливных бачков основан на законе всемирного тяготения. Когда мы жмём на кнопку или тянем за рычаг, вода из чаши под действием сил гравитации устремляется вниз и потоком смывает отходы жизнедеятельности в систему канализации.

Обратный набор воды в ёмкость происходит автоматически, без нашего вмешательства.

Всё это возможно благодаря внутреннему механизму сливного бачка, который состоит из нескольких устройств:

  • устройство заполнения;
  • сливная арматура;
  • механизм перелива.

Именно эти системы обеспечивают процесс накопления в чаше определённого количества воды и возможность её последующего слива.

Устройство заполнения сливного бачка

Устройство заполнения сливного бачка

Устройство заполнения сливного бачка

Сняв крышку устройства, мы видим поплавок, присоединенный к системе рычаг-коромысло, а также наливной (поплавковый) клапан. Сам клапан установлен в одном корпусе со штуцером, сообщенным с  водопроводом посредством гибкого шланга. При заполнении бачка водой наливной клапан открыт. Поплавок в это время под действием архимедовой силы поднимается вверх и посредством системы рычагов давит на клапан, перекрывая тем самым подачу воды. Момент полного перекрытия отверстия для подачи воды можно регулировать, опуская или поднимая поплавок. Для этого конструкцией предусмотрено специальное резьбовое присоединение его к коромыслу. При опускании поплавка вниз, которое происходит во время слива, рычаг открывает поплавковый клапан и процесс заполнения повторяется вновь.

Механизм для слива воды (сливная арматура)

Принцип действия сливной арматуры заключается в следующем: под тяжестью жидкости, заполняющей бачок, манжета сливного клапана плотно прижимается к отверстию для слива, тем самым препятствуя вытеканию воды. При открытии запорной арматуры жидкость беспрепятственно вытекает через сливное отверстие. Когда вода опускается до минимального уровня, отверстие для слива снова перекрывается спускным клапаном. Одновременно с этим поплавок опускается вниз, открывается поплавковый клапан и происходит наполнение ёмкости. Сливная арматура бачка унитаза бывает нескольких типов, в зависимости от конструкции механизма перекрытия запорного (сливного) клапана. Простейший из них – всем известный «вантуз» который поднимают вверх за кнопку, либо нажимая на рычаг, тем самым освобождая сливное отверстие. Более сложные устройства «сифоны» имеют в своем механизме одну или две кнопки, для полного либо половинного слива. Они позволяют значительно экономить расход воды.

Некоторые виды сливной арматуры хоть и имеют в своем составе одну кнопку, позволяют произвести либо полный слив всей набранной воды, либо контролировать её количество, удерживая кнопку в нажатом положении.

Сливная арматура

Сливная арматура

Механизм перелива сливного бачка

Механизм перелива – это  простейшее устройство, защищающее от затопления в случае поломки поплавкового клапана. Представляет собой трубку регулируемой высоты, соединенную со сливным отверстием бачка. При неисправностях наливного клапана вода поднимается до верхнего уровня переливной трубы и беспрепятственно уходит в канализацию.

Таким образом, при помощи этих нехитрых устройств происходит автоматическое наполнение и опустошение сливного бачка, нам остается лишь нажать кнопку.

Типичные неисправности сливных бачков и методы их устранения

Несмотря на простоту конструкции сливного бачка, поломка некоторых его механизмов приводит к повышенному расходу воды, а иногда приводит к затоплению и последующему дорогостоящему ремонту.

В основном, все сливные устройства имеют всего три неисправности:

  • поплавковый клапан не перекрывает воду;
  • запорный клапан пропускает воду в унитаз;
  • система спуска воды не функционирует.

Видео  о замене заливного клапана бачка унитаза

Причиной постоянного заполнения бачка водой (с неизбежным её расходом на слив в канализацию через переливное устройство) является износ заливного клапана и перекос или поломка поплавка. Если неисправность связана с перекосом поплавка, это можно устранить, открыв крышку бачка и поправив его рукой. Также стоит пошевелить заливной клапан, который тоже может заклинить.

Важно: при снятии крышки сливного бачка соблюдайте максимум осторожности. Помните, что крышки продаются только в комплекте с бачками, поэтому при повреждении того либо другого, придется купить весь комплект.

Для того, чтобы определить неисправность заливного клапана, нажмите на шток, выходящий из его корпуса. Если поток воды прекратился, значит виноват механизм поплавка. Для обнаружения причины неисправности необходимо тщательно осмотреть поверхность поплавка на наличие трещин. Возможно, в поплавок набралась вода и он не может правильно работать. Замените деталь в случае невозможности его ремонта.

Если же наблюдается дальнейшая течь, причина кроется в изношенных элементах механизма клапана. Чаще всего изнашивается резиновое седло или мембрана. Заменив эти детали можно устранить поломку наливного устройства.

При невозможности спустить воду из сливного бачка при нажатии на кнопку или рычаг, осмотрите тяги, идущие к этим элементам управления. Скорее всего, они сломаны, либо выскочили из зацепления.

Совет: в случае поломки тяги можно изготовить временную, смастерив её из толстой проволоки.

Иногда бачок наполняется очень шумно, вызывая дискомфорт, особенно ночью. Снимите его крышку – возможно с заливного клапана слетела трубка, погруженная в воду. Иногда устранить шум возможно, установив в систему стабилизирующий заливной клапан. Это устройство специально создано для сливных бачков, подключаемых к водопроводу с высоким давлением воды.

Избежать многих неприятностей, связанных с протечками воды и затоплениями можно, если вовремя уделять внимание таким, казалось бы, простым вещам, как сливной бачок унитаза.
