Виды и сфера применения плит перекрытия

Частное и промышленное строительство проходит по множеству технологий. Для обустройства нескольких этажей, крыш и подвалов часто используют плиты перекрытия. Конструктивные элементы позволяют более оперативно организовать процесс строительства и обеспечивают необходимую прочность зданию. На плиты передается вертикальная нагрузка, которая затем равномерно распределяется по опорам конструкции.

Разновидности

Монтаж кровли и межэтажных перекрытий предполагает использование разных видов железобетонных изделий. Выделяют 3 основные группы:

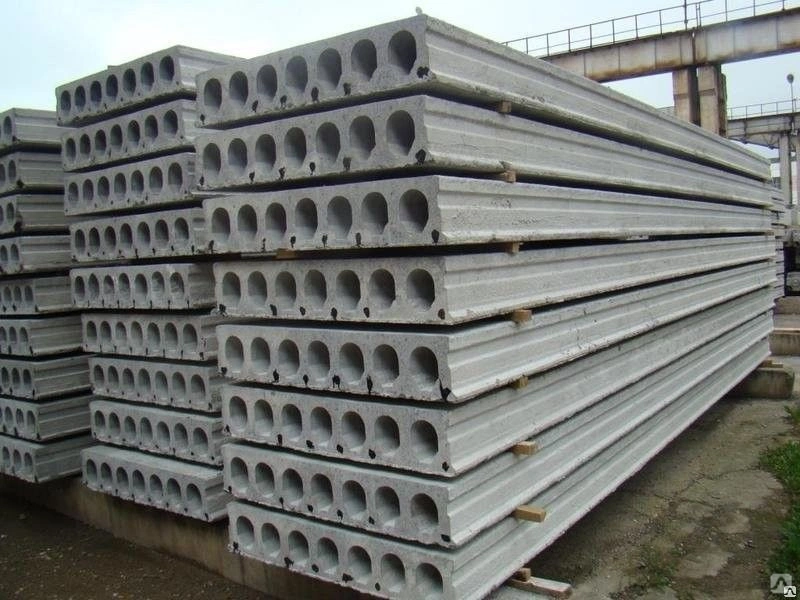

• пустотелые. Плиты по всей длине имеют круглые или овальные сквозные отверстия. Это значительно снижает итоговый вес изделий без потери прочности. В пустотах нередко прокладывают коммуникации в целях экономии;
• ребристые. Конструкции незаменимы при создании кровли технических сооружений (склады, ангары, гаражи). Панели имеют ребра жесткости для дополнительной прочности. Это позволяет нагружать перекрытия без риска их обрушения;
• монолитные. Самые прочные изделия из железобетона. Раствор заливается сплошной массой без пустот. Монолитные блоки часто используются в строительстве жилых зданий, которые по плану должны выдерживать значительные нагрузки на горизонтальные плоскости.

Типовые размеры

Все железобетонные панели стандартизированы по размерам. Их производство регулируется ГОСТ 26434-2015:

• однослойные плиты – толщина 12 см, длина 3 и 3,6 м, ширина 4,8-6,6 м;
• широкие плиты – толщина к них стандартная – 16 см, меняется только длина (2,4, 3, 3,6 и 6 м) и ширина – 1,2-6 м;
• пустотные плиты – толщина блока составляет 22 см, длина 2,4-9 м, ширина 1-3,6 м.

Каждое заводское изделие имеет свою маркировку, которая проставляется на производстве:

• П – монолитная плита;
• ПК – плита с множеством пустот;
• ПНО – плита из облегченного бетона;
• ПБ – пустотная панель, при производстве которой использовалась технология безопалубочного формования;
• ПП – ребристый перенапряженный блок;
• ПГ и ПР – ребристая плита, внутри которой заложена ненапрягаемая арматура;
• ПВ – ребристое ЖБИ с отверстиями в потолке.

Сфера применения

Чаще всего плиты перекрытия используются при строительстве следующих объектов:

• жилые дома (малоэтажные и многоэтажные);
• промышленные объекты (производственные цеха, ангары, гаражи, коммерческие помещения);
• небольшие технические сооружения (котельные, агрегатные).

Сфера применения также зависит от характеристик самих панелей:

1. Монолитные не страдают от прогибов и трещин, обеспечивают высокую звукоизоляцию. Этим объясняется их популярность в многоэтажном строительстве.
2. Пустотелые позволяют разграничивать этажи. Пустоты положительно влияют на теплоизоляцию и передачу звука в здании.
3. Ребристые хорошо себя показали при монтаже крыш промышленных зданий – гаражи, складские помещения, ангары.
4. Облегченные позволяют снизить нагрузку на фундамент, что актуально при строительстве небольших зданий.

Плита как элемент перекрытия принимает на себя вертикальную нагрузку и эффективно распределяет ее по горизонтальным плоскостям – стенам и колоннам. Также панели выполняют функцию тепло- и шумоизоляции помещений.
