Трансформаторы тока

Трансформаторы тока используются в бытовых и коммерческих системах учета электрической энергии, а также в различных установках для передачи сигналов измерительным приборам или устройствам защиты. Принцип работы подобных аппаратов основан на электромагнитной индукции. Рассмотрим особенности трансформаторов тока.

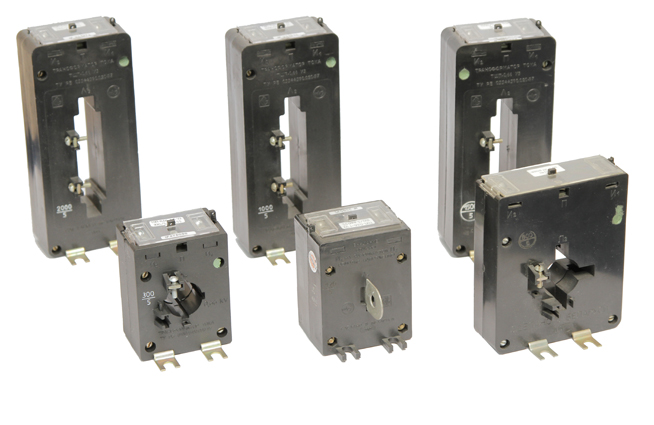

Конструкция

К основным элементам трансформаторов постоянного и переменного тока относят:

• магнитную систему – замкнутый сердечник пластинчатого типа, изготовленный из электротехнической стали;
• первичную и вторичную обмотку – алюминиевые или медные проводники различного сечения;
• корпус, изготовленный из полимерных материалов, устойчивых к воздействию высоких температур.

По своей конструкции аппараты представляют собой повышающие трансформаторы, первичная обмотка которых – проводник с измеряемым переменным током. Примечательно, что, в отличие от других аппаратов для преобразования энергии, трансформаторы тока рассчитаны на эксплуатацию в состоянии, близком к короткому замыканию. Вторичную обмотку обычно замыкают через измерительный прибор. Соотношение показателей силы тока в обеих обмотках – постоянная величина, которая называется коэффициентом трансформации.

К отличительным особенностям аппаратов относят обязательное наличие нагрузочного элемента во вторичной обмотке. В противном случае трансформатор будет быстро нагреваться до критических температур, вплоть до полного разрушения магнитопровода.

Монтаж трансформатора осуществляется на шину, DIN-рейку или монтажную пластину в зависимости от особенностей исполнения модели. В современных устройствах часто используют универсальные скобы, которые позволяют устанавливать аппарат в любой электрический шкаф, независимо от типа крепежных элементов.

Основные характеристики и выбор модели

К главным рабочим параметрам аппаратов для преобразования электрической энергии относят:

• номинальное напряжение;
• номинальную силу тока первичной и вторичной обмотки;
• класс точности аппарата;
• климатическое исполнение и категорию размещения.

Подбор аппарата осуществляется с учетом рабочих параметров сети объекта и условий эксплуатации. Также необходимо обращать внимание на производителя. Рекомендуется отдавать предпочтение надежным компаниям, продукция которых успела зарекомендовать себя на рынке. Через маркетплейс Getenergo можно купить трансформаторы тока от ведущих производителей отрасли по выгодным ценам. Большой ассортимент продукции позволит приобрести модель под определенные задачи. Удачного выбора!
