К сожалению, в нашем родном отечестве земля во многих регионах далеко не совершенна — тяжёлая, в большей мере глинистая, скудна полезными микроэлементами. В межсезонье, когда тают снега и обильно льют дожди, на долгое время задерживается влага, уплотняя почву и делая затруднительным подступ кислорода к корням растений. Спасением является дренаж грунта, как залог жизни зелёных насаждений на придомовом участке и как защита построек на нём. Ниже расскажем о принципах устройства систем осушения, их видах и особенностях.

Для чего нужен дренаж

Дренаж — удаление воды (естественное или искусственное) с поверхности земли либо глубинных (подземных) вод. Он применяется в строительстве (осушение строительных площадок с помощью дренажной системы), в авиации, в сельском хозяйстве (мелиорация) и т.д.

В частном домостроении без дренирования уж точно не обойтись, если уровень техпомещений (подвала, прачечной, винного погребка, овощехранилища) хотя бы на 0,5 м ниже уровня грунтовых вод или глинистый (суглинистый) грунт вокруг дома либо его части расположен ниже нулевой отметки.

Главная задача — создать и поддерживать оптимальное водное соотношение. При правильно организованном дренировании почва сама оставит себе воды столько, сколько ей нужно, а избыток пойдёт в дренаж. Таким образом, защищаются не только растения, но и фундаменты, подвалы, погреба, цоколя, отмостки находящихся на приусадебном участке строений.

Придомовая территория без дренажа и с дренажом

Примеры состояния участков двора возле частного дома без дренажной системы (слева) и при наличии дренажной системы (справа)

Принцип работы системы осушения

Говоря по-простому, работает дренаж по принципу уклона. Для холмистых неровных наделов возможен естественный отток воды. А вот для ровных делянок, которых большинство в России, при устройстве осушительной системы нужно обязательно делать искусственный уклон.

Размер наклона зависит напрямую от пропускной способности труб, которая определяется их внутренним диаметром (чем меньше диаметр, тем больше уклон).

Здесь главное не перестараться и не увеличить самому себе затраты на земляные работы. Для этого существуют нормативы минимального уклона для всех видов почв: например, для песчаных — 0,03, глинистых — 0,02 и т.д. Игнорировать эти показатели не рекомендуется, иначе можно получить в итоге малоэффективную дренажную систему, толку от которой никакого.

СНиП

Это строительные нормативы и правила, где прописаны требования к обустройству всех коммуникационных систем на участке (канализации, водоотвода) учитывая его технические, архитектурные, экономические и эргономические особенности.

Соблюдение СНиП помогает правильно наладить систему дренирования и способствует экономии — дренаж, выполненный по нормам СНиП, как правило, намного действеннее и долговечнее.

Кроме того, любое строение или коммуникационную разводку на своёй усадьбе рано или поздно надо узаконивать. И если вы нарушили нормы, например, проложили осушительную систему на большем или меньшем чем предусмотрено СНиП расстоянии от здания, то согласование вам никто не подпишет. Придётся переделывать. Это лишние и немалые финансовые траты. А оно вам надо? Лучше уж сразу делать по правилам, тем более что в СНиП предусмотрены наименее затратные работы для хозяина.

План дренажной сети по СНиП

Проект обустройства дренажной системы по СНиП помогает сделать эффективный дренаж и значительно сэкономить

Устройство дренажной системы

Самая простая схема дренирования приусадебного участка состоит в следующем: вырываются траншеи под определённым уклоном, по которым вода уходит с участка в водосборник (общая водосточная канава) если таковой есть или же в ближайший водоём, овраг, колодец.

Ширина канав должна равняться как минимум 3-м внутренним диаметрам прокладываемой трубы.

Нередко нарушив технологию, хозяева получают обратный эффект — вода их общего водоприёмника по этим же выкопанным канавам течёт обратно во двор. Проблема в незнании методики, в неточности расчётов, а то и вовсе в отсутствии какой-либо схемы. Это печально, поскольку все землеройные работы придётся начинать заново.

Отсюда вывод, какая бы не была простая система осушения обязательно нужен план его оборудования с учётом хотя бы рельефа участка, и только после этого можно начинать строительство.

Открытая система

Такая схема дренирования применяется для отвода небольшого объёма воды, когда грунтовые воды залегают глубоко, а поверхностные большей частью выводятся естественным путём. Т.е. когда нет опасности заболачивания участка, а вместе с ним гибели зелёных насаждений и разрушения строений.

Работы несложные, их под силу сделать самостоятельно, да и обойдутся они недорого. Прорываются по периметру домовладения канавы с обязательным уклоном в сторону водосборника (шириной примерно 0,5 м и глубиной 0,6–0,7 м). При этом ближе к водосборнику ширина канавок увеличивается.

Дно заполняют щебнем, битым керамзитом, гравием, т.е. любым сыпучим хорошо водопроницаемым материалом. Сверху укладываются трубы и засыпаются тоже дренажным материалом. На этом работы закончены.

Открытая дренажная система

Прокладка труб для открытого дренажа (слева). Задекорированный готовый открытый дренаж (справа)

Но такая система дренирования имеет как свои плюсы:

  • делается легко и быстро;
  • затраты минимальные;
  • хороший доступ на случай замены трубы или прочистки;
  • можно по разному задекорировать, придав участку особый шарм;

так и свои минусы:

  • допустима просадка грунта, что нежелательно, особенно когда канава проходит вблизи дорог или мощёных тропинок;
  • не задекорированные траншеи портят внешний вид всего участка.

Закрытая система

Специфика закрытого дренирования в том, что все взаимосвязанные каналы зарыты в грунт на глубину до 1,5 м. В них прокладываются керамические, асбестоцементные или полимерные трубы, оснащённые особыми фильтрами.

На дно вначале засыпается 10-и сантиметровый защитный слой (песок и щебень), выравнивается, и на него укладывают дрены. После чего вновь засыпают щебнем до тех пор, пока им не будут окружены боковые стены труб. Затем идёт гравий и земля, вырытая из траншей. Для самого верхнего слоя используют дёрн.

Вот и вся премудрость. Тоже несложно сделать своими руками, главное придерживаться правил, порядка и соблюдать нормативы.

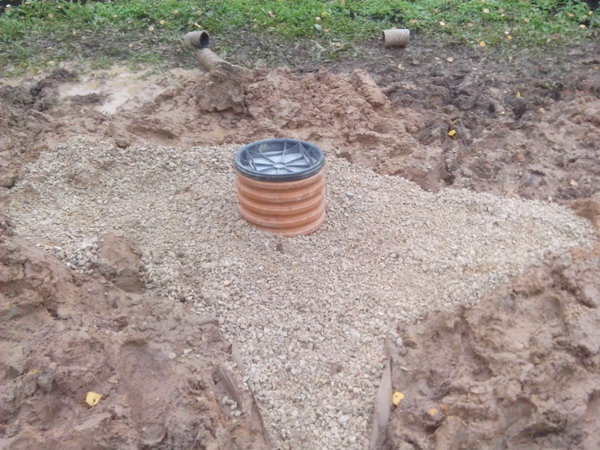

Закрытая дренажная система

Закрытый дренаж несложно сделать своими силами, если соблюдать правила и нормативы

Опытные строители советуют монтировать закрытую (засыпную) систему дренирования одновременно с ливневой канализацией, чтобы облегчить работы, сэкономить время и ресурсы на тех же земляных работах.

Правила устройства дренажа

Основой системы дренирования являются дренажные трубы (дрены). В основном пластиковые Ø 75–110 мм перфорированные, благо сейчас рынок стройматериалов предлагает огромный выбор специальной продукции на любой вкус и кошелёк.

Поэтому не стоит делать на канализационных трубах перфорацию собственноручно. В лучшем случае вы получите слабодействующую осушительную систему, ну а в худшем Гримпенскую трясину на своём подворье, где по ночам силы зла властвуют безраздельно. Напугали? То-то же — не стоит рисковать.

Итак, требования к оборудованию системы:

  • трубы засыпают гравием не менее чем на 0,3 м;
  • чтобы избежать засорения применяют любой фильтрующий материал (геотекстиль, кокосовая обмотка);
  • на участке под автодорогой прокладывают металлические трубы, соединяя их с остальными звеньями системы плотно сидящими и хорошо подогнанными муфтами;
  • для очистки дренажа и обслуживания обустраивают ревизионные колодцы (самый простой — это металлическая сварная коробка с решёткой), их устанавливают на изгибах траншей и в зонах пересечения системных элементов (если прямой участок, то через 10–12 м).

Схема устройства

Выбор схемы зависит от многих факторов: вид грунта на участке, уровень подземных вод, рельеф местности (уклон), размер надела.

По конструкции и месту расположения различают:

  • дренаж фундамента дома;
  • дренаж придомовой территории, которые обустраиваются по следующим схемам:
  1. отвод воды с отдельных зон;
  2. схема «ёлочка»;
  3. схема «по параллели».
Схемы укладки дренажной системы

Сборка дренажной системы по схеме «елочка» (слева), схема «по параллели» (справа)

Общая диаграмма устройства системы осушения состоит из следующих элементов:

  • дренажные трубы;
  • дренажные и смотровые колодцы и дождеприёмники;
  • ливневая канализация;
  • очистные фильтры (если необходимы);
  • коллекторный колодец;
  • соединительные компоненты системы (крепежи, заглушки, муфты, переходники).
Схема устройства дренажа

Общая схема устройства дренажа иеё компоненты

Виды

Дренирование бывает разных видов и подвидов. Рассмотрим самые распространённые.

Поверхностный дренаж

Собирают такую систему из отдельных каналов. Название говорит само за себя — этот вид предназначен для сбора и отвода атмосферных вод с земельного участка, с крыш строений, с дорожек и открытых террас. Схема работы простейшая — вода отводится в ливневую канализацию и выводится за пределы домовладения. Имеет свои подвиды.

Точечный

Локальный сбор талых и дождевых вод на участках их наибольшего скопления (кровля зданий, балконы и террасы, подъездные площадки) и где маловероятно подтопление фундамента, цокольных помещений и заболоченность всего участка.

Точечный дренаж для локального отвода излишних вод

Схема устройства точечного дренажа (слева) и его готовый точечный дренаж (справа)

Линейный

Эффективное удаление избытка влаги от дома и создание комфортного микроклимата на всей территории участка при помощи углублено проложенных по периметру домовладения, вдоль садовых дорожек, около бассейна, игровой площадки, отмостки и т.д. особых каналов (пластиковых, бетонных) и пескоуловителей к ним.

Почему линейное дренирование важно. Это отличная защита фундаментов и цокольных этажей, парковочных площадок, зон отдыха, зелёных насаждений. Кроме этого линейный дренаж избавит в летнее время года от надоедливых комаров, которые так любят влажные места, осенью и весной от заболоченности, а в зимнюю пору от наледи.

Линейный дренаж для создания комфортного микроклимата

Прокладка линейного дренажа вокруг отмостки дома

Глубинный

Как и поверхностный тоже состоит из отдельных каналов, но размещенных под грунтом и служит он в основном для отведения с участка именно подземных вод, понижая их уровень.

Необходим на низинных делянках или сильно заболоченных, в случае эксплуатации цокольного этажа, особенно если по сегодняшней модной тенденции там планируется, например бильярдная комната или тренажёрная, т.е. место обитания домочадцев и гостей, а не просто кладовая.

Горизонтальный

В зависимости от объёмов водоотвода имеет различные схемы установки.

Трубный

Наиболее распространённый, состоит из пластмассовых, керамических, металлических, асбестоцементных и прочих перфорированных труб соединённых в трубопровод, уложенный на глубину до 3,5 м под землёй и окружённый фильтрующим слоем.

Мягкий

Неплохо зарекомендовал себя среди домовладельцев как лёгкий в устройстве, не заиливается, имеет долгий срок службы, его особенностью является укладка по цепи: гидроизолирующий слой (текстон) → фильтрующий слой (геотекстиль) → щебень → сверху опять внахлёст геотекстиль, оставшийся в запасе от нижнего слоя → песок → грунт.

Устройство мягкого дренаж

Мягкий дренаж легко сделать самому. Схема устройства мягкого дренажа своими руками

Кирпичный

Самый дешёвый способ дренирования, но и менее эффективный ввиду быстрого заиливания, схема устройства простая: траншеи подведённые к коллекторному колодцу заполняются битым кирпичом → гравий → перевёрнутый дёрн → грунт.

Кольцевой

Отличное решение для защиты одиночный строений, группы близстоящих построек на участках с большим приливом грунтовых вод, чтобы получить наилучший дренажный эффект прокладывается ниже пола подвального помещения и на расстоянии не менее 5–8 м от здания

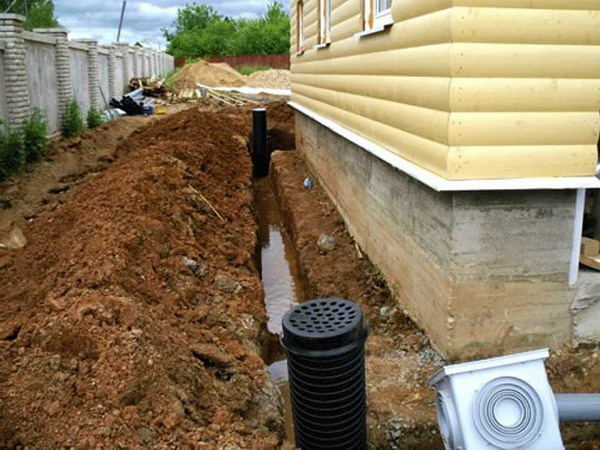

Кольцевой дренаж

Пример обустройства кольцевого дренажа вокруг фундамента дома

Вертикальный

Довольно сложная инженерная конструкция для понижения подземных вод, в которую входят дренажные шахты, заглубленные на участке и оснащённые гидромеханикой (насосными станциями) и наземный комплекс (автоматика, связь, контрольно-измерительные приборы).

Поэтому в частных домовладениях встречается крайне редко, несмотря на ряд преимуществ (быстрая установка, возможность очень глубокой прокладки дрен и выборочного дренирования, высокая производительность системы и надёжность).

Устройство вертикального дренажа фундамента

Понижение уровня грунтовых вод посредством вертикального дренажа

Дренажная скважина

Один из подвидов вертикального дренирования. Как раз она и решает проблемы с отводом грунтовых вод в частном секторе, её несложно сделать самому, а эффект потрясающий.

Дренажная скважина предотвращает подтопление фундаментов и подвальных помещений. Помимо этого она может решить проблему с чистой питьевой водой, если, конечно же, вода на участке соответствует определённым критериям (прозрачность не ниже 30–40 сантиметрового слоя, допустимое количество нитратов и кишечных палочек, соответствующие вкус и запах).

Видео: дренажная скважина своими руками — самый эффективный способ забыть про мокрый подвал

Пластовый дренаж

Один из самых сложных видов дренирования. Используется в тех случаях, если другие виды дренажа не понижают в должной мере грунтовые воды, когда водоносный пласт в усадьбе слишком мощный, имеет слоистую структуру, или находится непосредственно под строением.

Дренажная система такого вида — это слой гравия и песка, уложенные на водоносный грунт и соединённые дренами с кольцевым дренажом или пристенным. Используется при закладке фундамента, прокладке коммуникаций. Требует проведения в больших объёмах земляных работ, поэтому для осушения земельных участков используется редко.

Пластовый дренаж

Схема обустройства пластового дренажа

Фашинный

Фашины — пучки веток, прутьев или тонких брёвен дуба, хвои, ольхи, орешника, берёзы и т.д. туго перетянутые ивой или проволокой стальной. Их укладывают в траншеи таким образом, чтобы более толстые части пучков были на дне. Именно они обеспечивают свободный сток воды, а мелкая часть пучков предохраняет от засорения. Сверху фашины прикрывают соломой, дёрном травой вниз и засыпают землёй.

Если нужно отвести с участка большой объём воды, тогда на дно каналов помещают крестовины из дерева, на них фашины, сверху дёрн и земля, а на входе канала в сточную яму деревянный исток с раструбом.

Фашинный дренаж обходится дёшево, но следует учитывать его недолговечность. Это временный вариант, когда нет возможности на данный момент обустроить капитальную осушительную систему, а отвод воды с участка нужен уже сегодня и сейчас.

Французский дренаж

Простое дренирование с большими возможностями. Минимум материальных затрат — ткань пропиленовая, щебень или гравий, перфорированные дрены Ø 100–150 мм. Несмотря на лёгкость и доступность монтажа такой вид хорошо справляется со своими фикциями и способен прослужить долгие годы, если соблюдать правильность закладки и своевременную прочистку.

Можно обойтись и без дренажных труб, действуя по схеме: на дно траншеи застилается ткань ландшафтная, на которую лопатой набрасывается крупный гравий → края ткани поверх гравия заворачиваются → оставшаяся часть траншеи заполняется крупным песком → затем ещё один слой ткани → 10 сантиметровый слой земли и дёрн. Всё готово.

Французский дренаж

Схема обустройства французского дренажа (слева), вид французского дренажа с использованием дренажной трубы (справа)

Помимо вышеперечисленных видов дренирования существует комбинированный дренаж (горизонтальный + вертикальный), который применяют для поддержания необходимого водного баланса на сложных рельефных участках или расположенных в зоне тяжёлых климатических условий.

Для осушения торфяных грунтов делают щелевой дренаж (вырезанные щели в грунте, которые и отводят воду). Он актуален в северных регионах, где суровые зимы и глубокое промерзание почвы.

Осушительная система на придомовом участке

Это разветвленная, но взаимосвязанная сеть траншей с проложенными в них дренами, колодцев дренажных, приямков, водосборников, пескоуловителей (дождеприёмников), лотков и т.д. у которых одна функция — отвод излишней воды с участка.

Нужна, или нет дренажная система, решает сам хозяин. Но если на приусадебной территории долго не просыхают лужи, то это первый звоночек о нарушении водного баланса почвы. Значит, пора задуматься о создании дренажной системы иначе последствия могут быть весьма неприятными — вода в подвале, сырость в доме, поражённые болезнями сад и огород, постоянная грязь и тучи комаров. А ведь так мечталось о комфорте и уюте у себя в усадьбе.

Необходимые материалы

Чтобы дренирование было эффективным нужны правильно подобранные материалы. На этом не стоит экономить. Кое-как оборудованный дренаж быстро засорится, потребуется дополнительная прочистка, а это время и деньги. Недаром же говорят «скупой платит дважды».

Сыпучие материалы

Без них дренирование невозможно. Песок понадобится для отсыпной подушки под дрены, щебень используется как естественный фильтр, керамзит имеет свои достоинства: он лёгкий, поэтому не утяжеляет систему, хорошо пропускает излишнюю влагу и даже способен впитывать небольшое количество воды, отдавая её потом при высыхании почвы.

Что предпочесть, нельзя сказать однозначно. Всё зависит от выбранного вида дренажа, где предусмотрены необходимые материалы, их количество, размеры и условия использования, соблюдая которые вы получите сделанную собственноручно отличную дренажную систему.

Дренажные лотки

Элементы поверхностного дренирования. Предназначены для отвода сточных вод. Чтобы дренажная сеть была эффективной, лотки должны быть качественными, надёжными, долговечными.

Выбирают их по многим критериям: смотря какую дренажную систему будут монтировать и где, какая функция на неё возложена и какую нагрузку при этом лотки должны выдержать.

Например, отвести сточные воды от садовых тропинок смогут тонкие пластиковые лотки, а вот от парковки понадобятся более широкие лотки металлические или из прочного пластика, чтобы выдержали вес автомобиля.

Устанавливаются дренажные лотки под уклоном, иначе дренирование не будет результативным и в специально отведённых местах, обозначенных на схемах выбранного дренажа.

Дренажные лотки для отвода сточных вод

Дренажные лотки бывают разнообразными, их выбирают в зависимости от нагрузки которую они должны выдержать

Геотекстиль для дренажа

Это синтетическое защитное и фильтрующее полотно, которое защищает коммуникации, служит изолятором, укрепляет грунт. Его использование значительно повышает долговечность дренажной системы, обеспечивает ей надёжность и долговечность.

Использование при дренировании геотекстиля решает многие задачи: если при засыпке используется щебень, то его потребуется гораздо меньше, с ним не придётся волноваться за перфорированные трубы, геотекстильная обвязка предотвратит любые засоры.

Главное правильно подобрать его плотность соответственно типу почвы и грамотно уложить.

Чистка осушительной системы

Чтобы дренажная система долгие годы служила вам верой и правдой нужен уход за ней. Это делается двумя способами:

  • прочистка (ручной или механический способ) выполняется по-разному в зависимости от конструкции системы — при поверхностном дренаже прочистка осуществляется вручную, а при глубинном с привлечением пневмоустановка с чистящим валом и проведением земляных работ, выполняется 1 раз в 3–4 года;
    Прочистка дренажной системы

    Прочистка дренажной системы ручным способом выполненная самостоятельно

  • промывка (гидродинамический способ) проводится 1 раз в 10–15 лет с помощью насосного оборудования, подключая его с обоих концов каждой секции и компрессора.

Гидродинамический способ намного эффективней, смесь воздуха и воды под большим напором дробит любые наросты и выводит их, чем обеспечивает чистоту всей системы, высокую производительность и долговечность.

Этапы монтажа

Устройство дренажа, как и выбор материалов, зависит от вида выбранной дренажной системы. Но общая схема выполнения работ существует.

  1. Вбирается участок и в зависимости от его рельефа вид дренирования.
  2. Рассчитывается уклон и делается разметка будущей прокладки.
  3. Проводятся земляные работы — выкапываются траншеи соответственно выбранному виду дренажа.
  4. Дно траншеи засыпается песком (отсыпная подушка около 10 см) или же щебнем и плотно утрамбовываются.
  5. Укладывается геотекстиль и снова щебень, гравий или керамзит.
  6. Прокладываются дрены и устанавливаются дренажные смотровые колодцы.
  7. Засыпаются трубы щебнем или гравием (не менее 20 см толщиной) и внахлест заворачивается геотекстиль.
  8. Снова делается песчаная подушка 10 сантиметрового слоя и утрамбовывается.
  9. В конце дренажной сети обустраивается точка сброса воды (коллекторный колодец).
  10. Выравнивается поверхность участка с помощью выкопанной при рытье траншей земли.

Некоторые советы по устройству дренажа:

  • для удобного ухода за дренажной системой нужно на каждом повороте установить ревизионные колодцы;
  • желательно использовать ПВХ трубы как более практичные, лёгкие в прокладке и не поддающиеся коррозии;
  • в местах проезда транспорта слой засыпки должен быть усиленный (не менее 0,5 м);

Дренаж дома

Для защиты здания от избыточной влаги обустраивается пристенный дренаж. Ему нет альтернативы особенно для участков расположенных в низинной местности. Только такой вид дренирования способен раз и навсегда снять проблему с подтоплением фундамента, подвала или цокольного помещения.

Но прежде чем начинать работы нужно подготовить фундамент. Потребуется битумная мастика, которая наносится извне на стены фундамента. Пока она не просохла, укрепляем армирующую сетку (ячейки 2х2). Через сутки обмазываем фундамент битумным составом ещё раз.

Далее все работы выполняются по схеме выбранного вида дренирования.

Дренаж участка

Застой атмосферных вод на участке довольно серьёзная проблема, чреватая подтоплением подвала со всеми приготовленными запасами, вымыванием самого плодородного почвенного слоя, гибелью урожая.

Поэтому дренаж будь то частное домовладение или небольшой дачный надел просто необходим особенно на глинистых почвах.

Сначала нужно определиться с уклоном участка. Для этого вырываются небольшие канавки, чтобы увидеть, куда стекает вода и потом по намеченному направлению вырываются траншеи глубиной около 1 м с выводом в колодец, водоём, овраг.

Траншеи можно заполнить всем, чем угодно (старые игрушки, скопившийся мусор, пни, прутья, одежда), засыпать щебнем под завязку и утрамбовать. Сверху укладывается деревянный настил, а потом у кого какая фантазия — тротуарная плитка, декоративная, цветная мозаика, гравий. Главное чтобы нравилось.

Видео: как правильно сделать систему осушения: советы и рекомендации

https://youtube.com/watch?v=ylcf5JksrBI

Обустройство дренажа совсем нелишняя затея. На любом подворье вода всегда желанный гость, ей радуются люди, деревья, растения и каждая травинка. Но если такого гостя становится «слишком», особенно в межсезонье, то на смену радости приходит вопрос — куда её деть, чтобы она со временем не натворила бед. Вот тут-то на помощь и приходит дренаж, который несложно выполнить своими руками. Было бы желание.
