Как подсчитать количество секций алюминиевого радиатора отопления?

Одним из наиболее важных элементов любой отопительной системы является радиатор отопления, ведь именно от его работы зависит, тепло ли будет в доме в наиболее холодные зимние дни. Выбор современных радиаторов огромен: чугунные, стальные, биметаллические и алюминиевые радиаторы отопления всех форм и размеров. Именно в пользу изделий из алюминия делают свой выбор большинство потребителей. И это не удивительно – батареи из этого металла обладают высокой надёжностью, долговечностью и высокой теплоотдачей. К тому же они имеют красивый дизайн и небольшой вес. Чтобы количества тепла, поступающего в комнату, было достаточно для комфортного проживания, необходимо правильно рассчитать тепловую мощность отопительного котла, а также произвести  расчет количества секций батарей для каждого помещения.

Методика определения необходимого количества секций отопительной батареи

Теплоотдача радиатора указана на упаковке изделия
Величина теплоотдачи отопительной батареи обычно указана на ее упаковке

При расчете количества секций важнейшим параметром отопительного радиатора является его тепловая мощность (теплоотдача). Обычно величину теплоотдачи производитель указывает на упаковке изделия либо в техническом паспорте.

Не стоит ожидать от этой цифры высокой достоверности – производители часто указывают расчетные параметры в идеальных условиях эксплуатации. В реальности тепловая мощность радиатора отопления оказывается несколько ниже заявленной. Именно поэтому во все существующие методики расчетов вносятся поправочные коэффициенты в сторону увеличения числа секций.

Тепловая мощность алюминиевых отопительных радиаторов больше всего зависит от размера рёбер батареи и площади её поверхности. К тому же не стоит сбрасывать с чаши весов и особенности конструкции отдельных отопительных приборов. Известно, что половина энергии, которую отдает радиатор – это конвекционное тепло, которое образуется при движении нагреваемого воздуха снизу вверх через внутреннее оребрение прибора. Именно по причине высокой теплоотдачи, а соответственно низкой тепловой инерционности, алюминиевые радиаторы оставили позади стальные, чугунные и биметаллические батареи. Так, для алюминиевого радиатора с межосевым расстоянием 500мм величина теплоотдачи составляет не менее 180Вт на одну секцию, тогда как изделие из чугуна обеспечивает не более 150 Вт тепловой энергии.

Для определения количества секций алюминиевой отопительной батареи необходимо рассчитать тепловую мощность, необходимую для обогрева конкретного помещения. При этом можно воспользоваться приблизительным, стандартным или объёмным методом расчёта. Рассмотрим каждый из них подробнее.

Важное замечание: расчёт количества рёбер алюминиевого радиатора производится для каждого помещения в отдельности.

Объёмный метод определения количества секций отопительной батареи

Таблица для вычисления теплоснабжения помещений

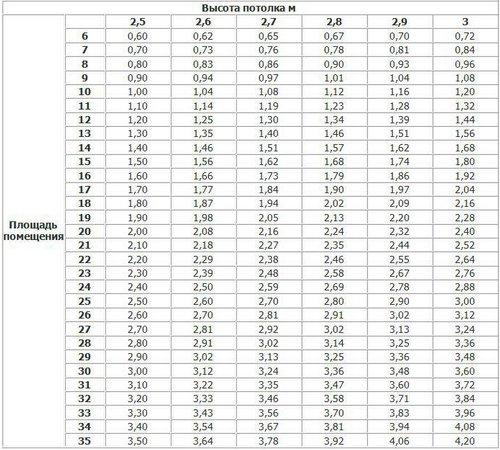

Таблица зависимости требуемой тепловой мощности от размера помещения

Расчет количества секций объёмным методом является наиболее точным, так как он учитывает все три пространственных характеристики помещения. Необходимое количество рёбер алюминиевой батареи можно определить, разделив тепловую мощность, необходимую для обогрева помещения, на показатель теплоотдачи одной секции. Расчёт производим в следующем порядке:

  • Определяем объём помещения V, перемножив длину L, ширину A и высоту H комнаты. V(м3)=L×A×H (м). Для комнаты размером 4×5×2,5м объём равняется 50 м3.
  • Для отопления одного кубического метра помещения в стандартном доме без дополнительного утепления, который расположен в средней широте, необходим 41Вт тепловой энергии. Коэффициент 41 принимают для комнаты с одной наружной стеной и окном. Если же имеет место торцевое или угловое размещение комнаты в планировке здания, то применяют коэффициент 47. Для определения всего количества тепловой мощности P, необходимо умножить этот коэффициент на объём комнаты V. P=41×V=2050Вт.
  • 2050Вт – это та мощность, которая необходима для полноценного обогрева рассматриваемой в качестве примера комнаты. Разделив её на величину теплоотдачи одной секции, получим количество рёбер алюминиевого радиатора. Так, мощность большинства секций с межосевым расстоянием 500мм примерно равна 200Вт. В этом случае понадобится батарея с 11 ребрами (2050:200=10,25). Округляем значение в большую сторону «про запас».

Специалисты прибавляют к полученному значению требуемой тепловой мощности 20% для коррекции погрешности расчетов.

Для проведения вычислений объёмным методом можно воспользоваться таблицей, в которую сведены параметры высоты и площади помещения в метрах, а также требуемой тепловой мощности в киловаттах. Для определения количества рёбер алюминиевой батареи необходимо требуемую тепловую мощность из таблицы разделить на теплоотдачу одной секции в кВт, взятую из паспорта к изделию.

Приблизительный расчет

Чугунные радиаторы
Меняя старые чугунные батареи, можно взять такое же количество секций новых алюминиевых радиаторов

Расчёт приблизительным методом основывается на использовании усредненного значения высоты помещений в стандартных квартирах типовых многоэтажек. Принимая во внимание тот фактор, что большинство современных отопительных радиаторов имеют схожие технические характеристики, считают, что одна стандартная секция высотой 500мм обогревает 1,8 квадратных метров площади. Для определения количества секций площадь помещения делят на 1,8. Для примера, рассмотренного в предыдущем случае, 20:1,8≈11 секций.

Для отопления помещения с одним окном и единственной наружной стеной в расчет принимают необходимую величину тепловой мощности в 1кВт на каждые 10 кв. м площади. При угловом расположении помещения внутри здания этот параметр принимают равным 1,3кВт.

Приблизительным методом пользуются чаще всего при предварительных расчетах, принимая во внимание его невысокую точность.

Подсчет количества секций стандартным методом

Стандартным методом определения необходимого количества секций отопительных батарей ранее пользовались специалисты множества проектных организаций. Его широкая популярность объяснялась просто – в этом расчёте использовались коэффициенты из СНиП жилищного домостроения, остальные же параметры, включая высоту потолков или мощность одной секции батареи, были стандартными.

Схема для расчета

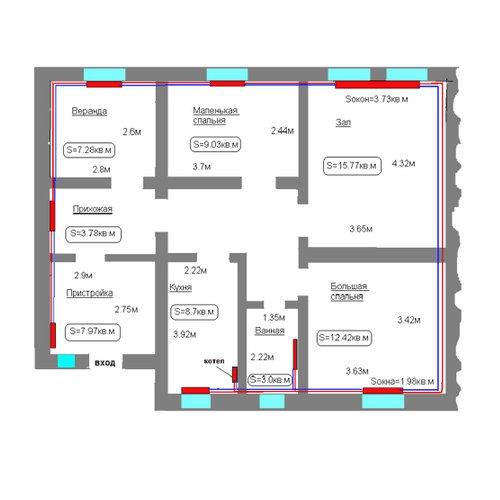

Схема с указанием параметров помещений поможет при выполнении расчета тепловой мощности радиаторов

По СНиП для отопления одного квадратного метра жилой площади требуется не менее 100Вт тепловой мощности. Расчетное количество секций радиатора в таком случае находят по формуле К=S×100/P, где S – площадь комнаты, кв. м, а P – теплоотдача одной секции, Вт. При торцевом или угловом размещении комнаты в доме, применяют повышающий коэффициент 1,2, а затем полученное число секций округляют в большую сторону.

Для комнат с высотой потолков более 3м расчет выполняют по формуле К= S×H×40/P. В этом выражении S и H – соответственно площадь и высота комнаты в метрах, а Р – тепловая мощность единичной секции алюминиевого радиатора в Вт.

При выборе радиаторов специалисты рекомендуют полученное количество секций разделить на число окон в помещении. Установив батареи с меньшим количеством рёбер под каждым окном, получают тепловую завесу, позволяющую сохранять теплый воздух внутри помещения.

Если же вы просто меняете старые чугунные батареи на современные алюминиевые радиаторы, то просто посчитайте количество рёбер своих отслуживших устройств. Умножив эту величину на 150, вы получите нужную тепловую мощность новых батарей из алюминия. Почему 150? Ответ на этот вопрос очевиден: именно на такую теплоотдачу рассчитаны старые чугунные изделия. Можно вообще ничего не рассчитывать, взяв новые радиаторы с таким же количеством рёбер. Алюминиевые батареи ничуть не хуже чугунных по теплоотдаче, мало того, в большинстве случаев они превосходят их по этому параметру, так что этот вариант также имеет право на жизнь.

Дополнительные параметры для расчетов

Применение термостатического крана
Применение крана с терморегулятором позволит установить комфортную температуру в каждой комнате

Определяя параметры отопительной системы, важно учесть не только размеры комнаты, но и другие условия, связанные с дополнительными тепловыми потерями или использованием энергосберегающих технологий. Так, в случае монтажа радиаторов в помещениях с остеклением энергосберегающими стеклопакетами, а также в случае утепления фасада, необходимую мощность, а соответственно и количество рёбер, следует уменьшить на 15-25%.

Для монтажа батарей под окнами, разными по площади остекления, количество секций в каждой батарее определяют, исходя из соотношения размеров окон.

При установке в угловых помещениях с «холодными» стенами, требуемую теплоотдачу батарей увеличивают на 20%. При необходимости добавляют 1-2 секции для увеличения теплоотдачи, а для точной регулировки температуры в комнате используют современную термостатическую аппаратуру.
